  치수 및 공차 자동기입 - 다중치수


   다중치수



    다중으로 선형, 원형, 좌표 등의 치수기입과 공차, 기호를 자동으로 작성할 수 있도록 지원하는 기능입니다.

      ① 다중치수 기능은 여러 개의 객체를 선택하여, 원하는 치수 타입으로 치수값을 동시에 기입하는 기능입니다.





      ② 치수 기입할 객체를 다중으로 선택하여 연속치수, 기준치수, 병렬치수, 세로좌표, 지름, 반지름 치수를 선택적으로 설정할 수 있습니다.


      ③ 치수 사양 설정, 위치 지정 설정 등이 실시간으로 동시에 치수값이 기입됩니다.


      ④ 복잡한 도면은 원하는 엔티티를 선택적으로 치수를 기입할 수 있습니다.


      ⑤ 원하는 레이어(LAYER)를 선택하여 치수선을 관리할 수 있습니다.



    다중치수 기입 방법


      ① 다중치수 기입 명령을 실행합니다.


      ② 치수 기입할 객체를 다중으로 선택합니다.


      ③ 마우스의 오른쪽 버튼을 클릭합니다.


      ④ 연속치수, 기준치수, 병렬치수, 세로좌표, 지름, 반지름의 치수타입을 선택한 후 '확인'버튼을 클릭합니다.


      ⑤ 치수선의 위치를 지정하면 치수값들이 자동으로 기입됩니다.

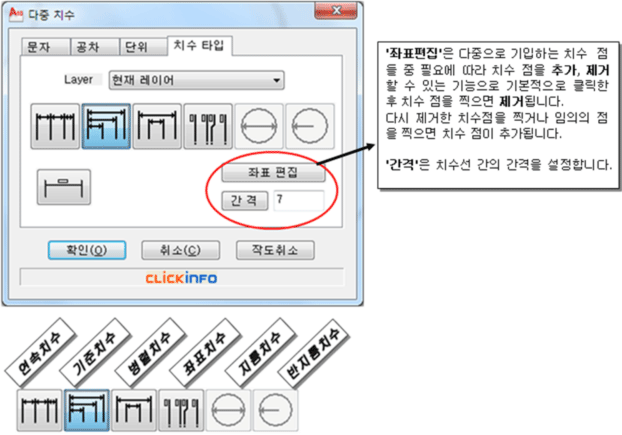

    다중치수의 각 치수 타입별 옵션 설정

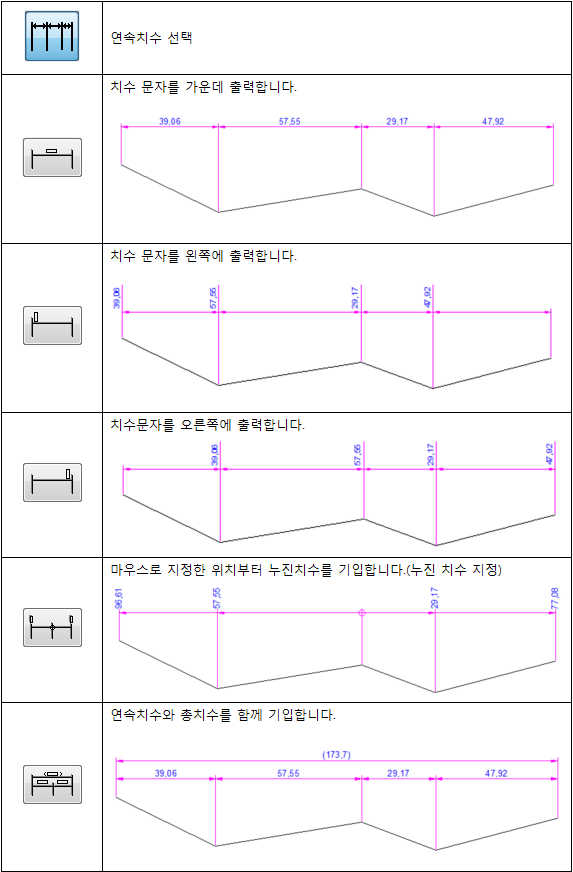

     연속 치수 기입의 옵션 설정

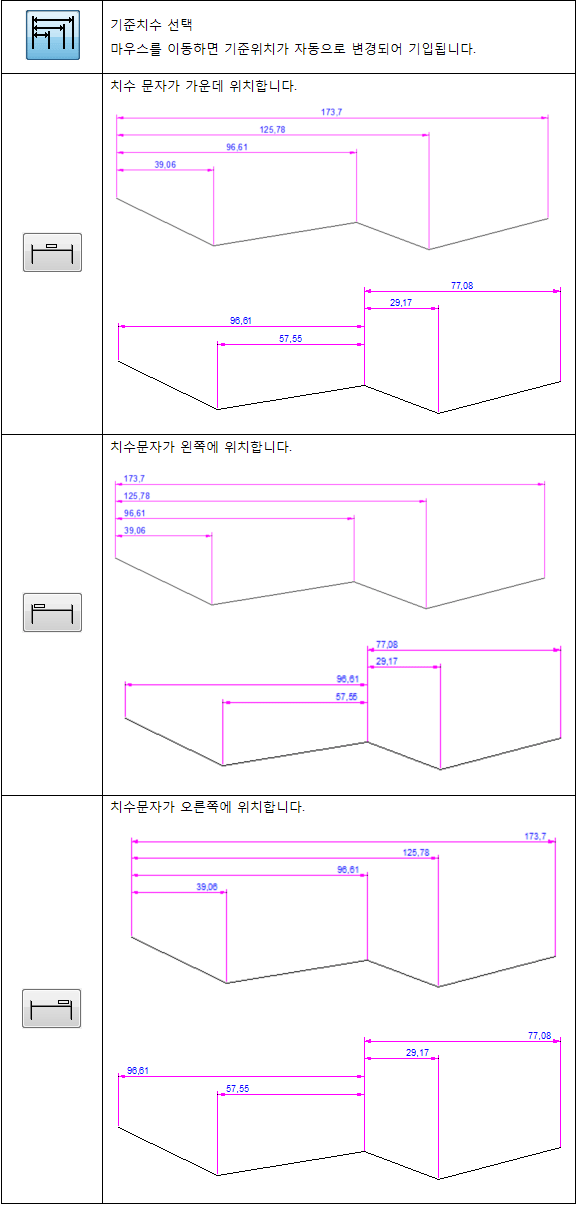

     기준 치수 기입의 옵션 설정

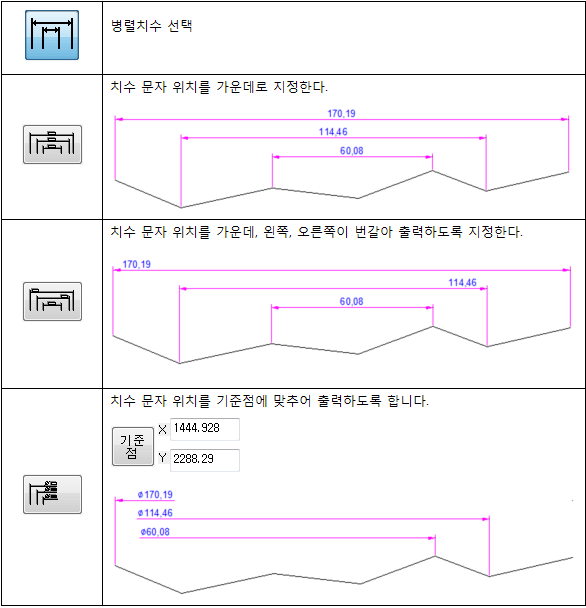

     병렬 치수 기입의 옵션 설정

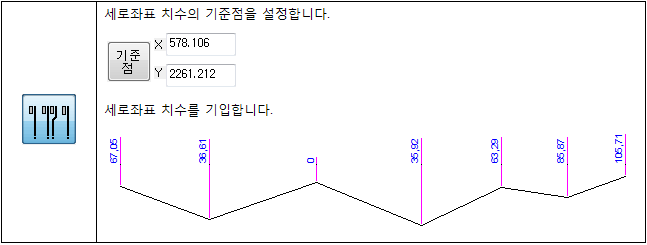

     세로좌표 치수 기입의 옵션 설정

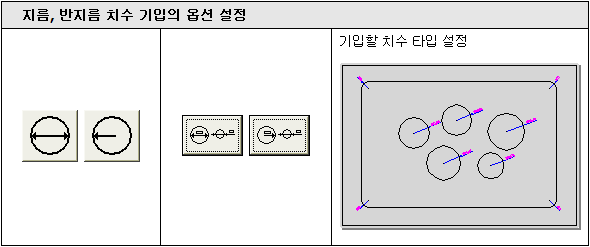

     지름, 반지름 치수 기입의 옵션 설정

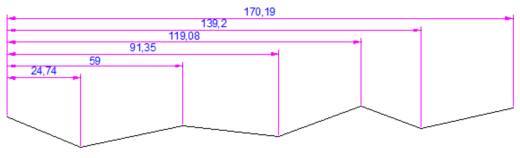

    치수간격 조정 예제


     기준치수, 병렬치수, 세로좌표의 경우 간격 옵션을 이용하여 치수의 간격을 조절할 수 있습니다.

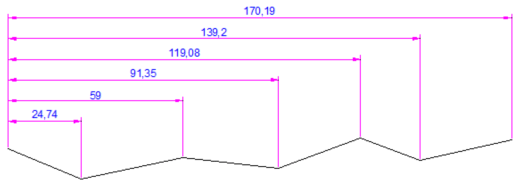

     간격을 7로 한 경우입니다.




     간격을 4로 한 경우입니다.




    치수 점 제거/추가 예제

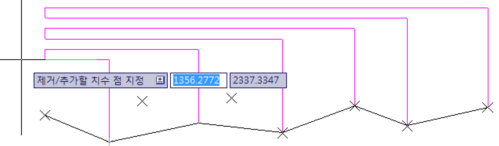

     좌표 편집을 이용하면 제거 또는 추가할 치수 점을 지정할 수 있습니다.

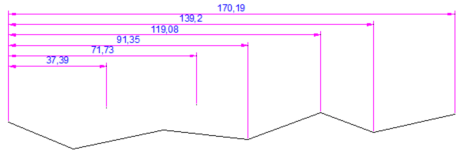

     두 곳을 제거하고 직선 위쪽의 두 곳을 새로 추가하는 예입니다.





     Enter 키를 눌러 좌표 편집을 마치고 치수 기입을 완료한 결과는 다음과 같습니다.
