   기하공차







기하공차는 물체의 형상 및 위치에 공차를 주어 정밀한 제품을 생산하는 목적으로 사용합니다.


※ 기하공차를 기입할 때에는 다음과 같은 부가기호가 사용됩니다.





기하공차 사용 예제

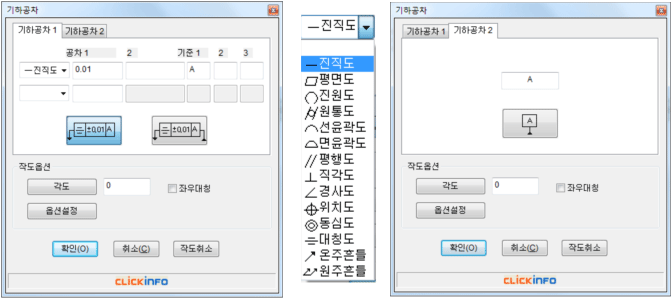

  공차와 기준값을 입력하고 확인 버튼을 누릅니다.


  기하공차를 삽입할 위치를 마우스로 클릭하고 지시선이 가리키는 위치를 클릭한 후 Enter 키를 눌러 기하공차를 쉽게 추가할 수 있습니다.





  데이텀 식별기호와 함께 기하공차를 추가하려면 를 선택하면 몇 번의 마우스 클릭만으로 작도할 수 있습니다. 지시선을 그리고 나면 데이텀 기호의 위치를 마우스로 클릭할 수 있습니다. Enter 키를 눌러 완료합니다.





  데이텀 기호만 작도하려면 “기하공차 2” 탭을 선택하고 기준값을 입력한 다음 확인 버튼을 누릅니다. 데이텀 기호의 위치를 마우스로 클릭하고 Enter키를 눌러 삽입합니다.
