  치수 및 공차 자동기입 - 공차 기입


   공차 기입



    멕클릭의 공차 기입은 공차를 정의한 후 기입할 치수선이나 문자열을 클릭하면 이와 동시에 공차기입이 실시간으로 적용됩니다.

    본 기능은 치수선 기입 시 미리 정의하지 못하여 마무리 작업 시 공차를 입력할 때 사용할 수 있습니다.

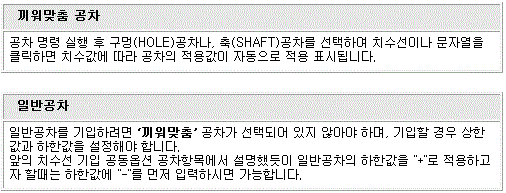

    치수선 및 문자열에 공차를 기입할 때 끼워맞춤 공차, 일반공차를 보다 편리한 방법으로 기입할 수 있도록 지원합니다.

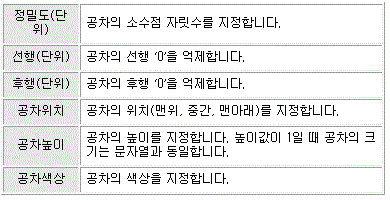

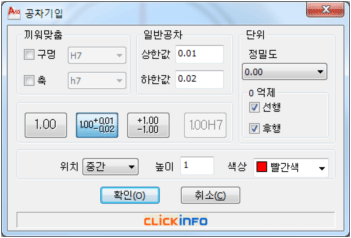

    ※ 공차 명령을 실행하면 위와 같은 설정 창이 나타납니다.

    이 곳에서 원하는 사항을 설정하여 공차를 기입할 치수선이나 문자열을 클릭하기만 하면 자동으로 적용값을 표시합니다.

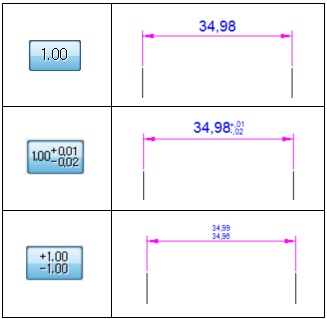

    일반공차 사용 예제


     끼워맞춤의 구멍, 축은 선택해제 합니다.


     일반공차를 기입할 경에 상한값과 하한값을 설정합니다.


        ① 상한값을 0.01로 변경합니다.


        ② 하한값을 0.02로 변경합니다.


     정밀도는 0.00으로 변경합니다.


     버튼 옵션을 지정합니다. 버튼에 따라 다르게 표시됩니다.


     확인 버튼을 누릅니다.





    끼워맞춤 공차 예제


     구멍 또는 축 공차를 선택합니다.


        ① 콤보상자에서 구멍 또는 축 치수 허용차를 선택합니다.


     표시 방법을 버튼으로 선택합니다.


     확인 버튼을 누릅니다.

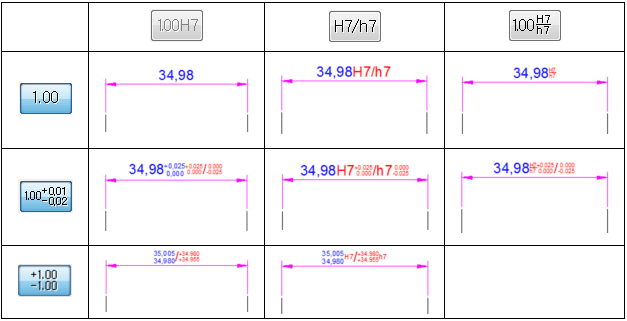

     다음 표는 구멍, 축을 모두 선택하고, 억제(선행, 후행) 옵션을 해제한 상태의 공차 적용 예입니다. 버튼 옵션 선택에 따라 다양하게 사용할 수 있습니다.





    기타 기능
