  심볼 - 표면처리

   심볼

표면처리 기호, 용접기호, Simple 용접기호, 기하공차 등의 도면기호를 쉽게 사용할 수 있도록 지원하는 기능입니다.



   표면처리


        표면처리 명령을 이용하여 표면처리 및 다듬질 기호를 도면에 표기합니다.

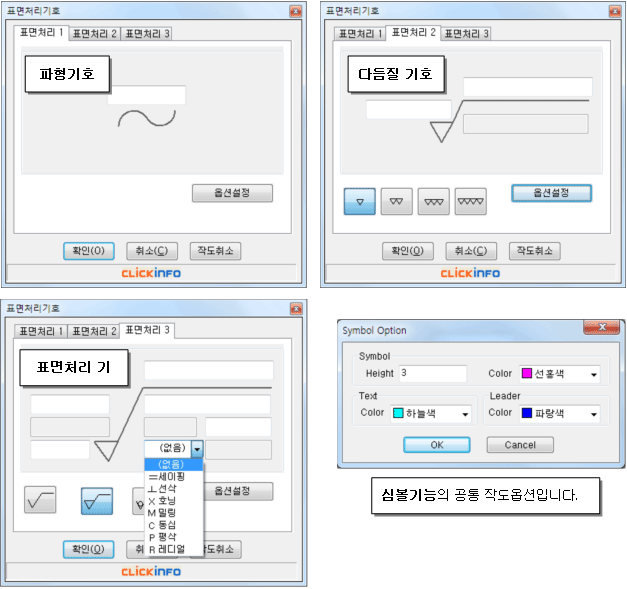

※ 표면처리 명령 실행 후 마우스 오른쪽 버튼을 클릭하면 아래의 그림과 같은 설정 창이 나타납니다.

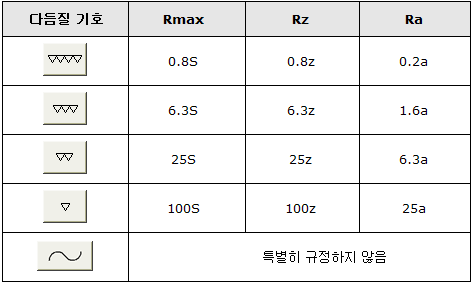

표면 거칠기 표준수열

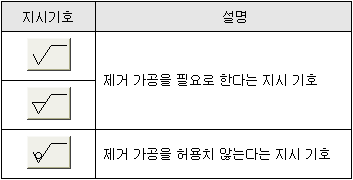

지시기호

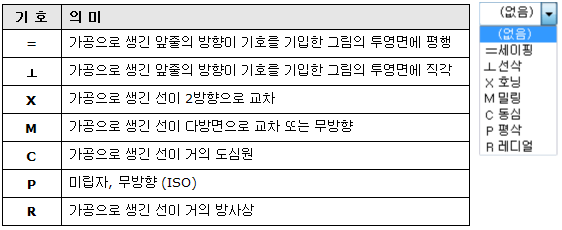

줄무늬 방향 지시기호
