  치수 및 공차 자동기입 - 지름, 반지름 치수

   지름, 반지름 치수



    원형 치수기입으로 지름, 반지름, 원호와 관련된 치수를 객체만 선택하면 자동으로 원하는 형태로 치수를 기입합니다.



    지름, 반지름 치수





    ① 명령 실행 후 도면 내의 원이나 호를 선택하여 마우스 오른쪽 버튼을 클릭합니다.

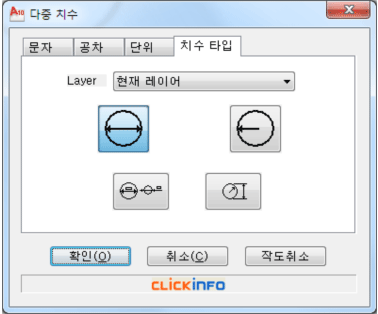

    앞의 그림은 원을 선택했을 때 나타나는 치수타입 설정 창입니다.


    ② 치수선의 원하는 타입을 설정한 후 적용할 문자, 공차, 단위 등을 설정하여 '확인' 버튼을 클릭합니다.





    원호 치수





    ③ 명령 실행 후 도면 내의 원이나 호를 선택하여 마우스 오른쪽 버튼을 클릭합니다.

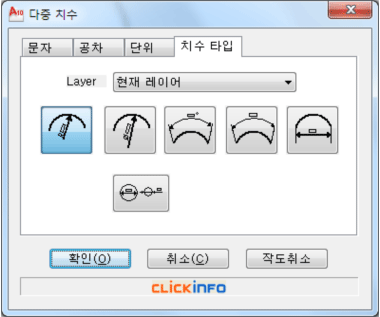

    위의 그림은 원호를 선택했을 때 나타나는 치수타입 설정 창입니다.



    ④ 치수선의 원하는 타입을 설정한 후 적용할 문자, 공차, 단위 등을 설정하여 '확인' 버튼을 클릭합니다.

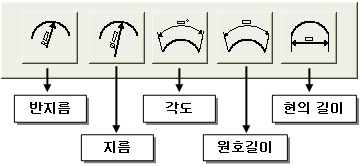

    ⑤ 치수 타입 설명





    ※ 원호길이는 각도치수에 호의 길이값을 입력한 것입니다.




    지름, 반지름 치수 예제


      지름, 반지름 치수(명령:”MCLTDDR”)를 실행합니다.


      지름이나 반지름 치수를 기입할 호 또는 원을 선택합니다.


        ① 지름을 기입하려면 D+Enter를 입력합니다.


        ② 반지름을 기입하려면 R+Enter를 입력합니다.


      마우스를 이용하여 수선의 위치를 조절한 후 클릭하여 지름 또는 반지름 치수를 기입합니다.

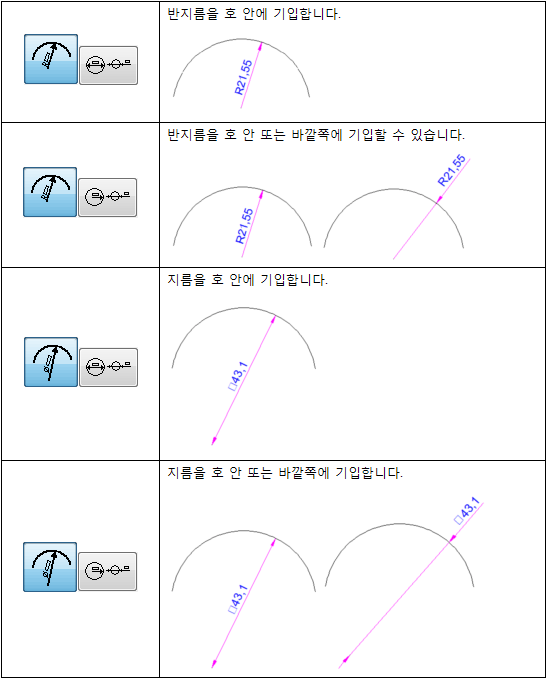

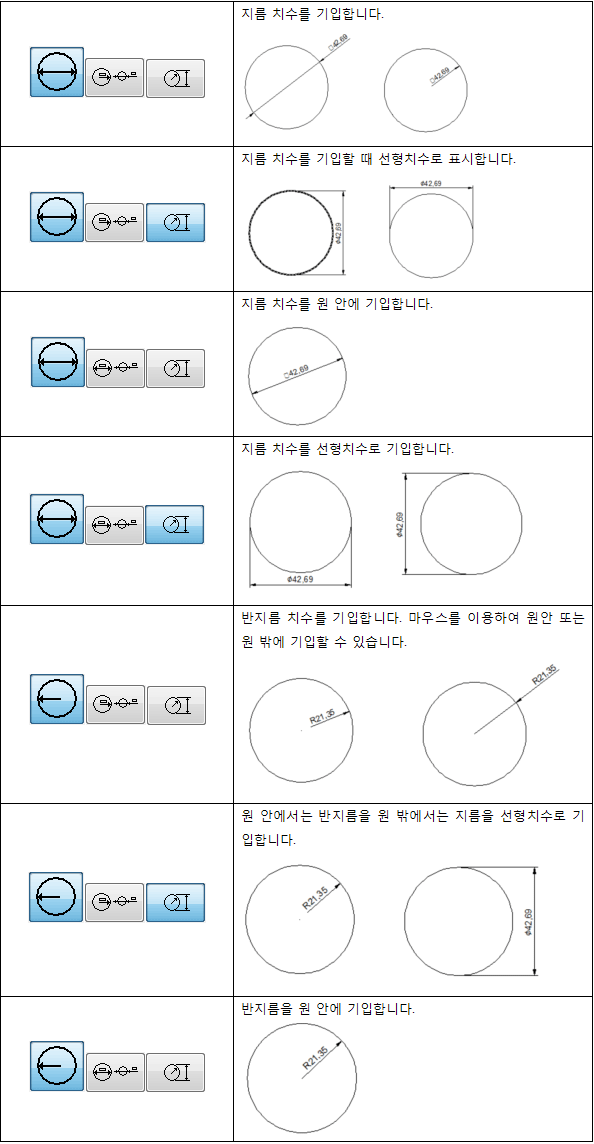

      22.6.1.4. 원의 치수 타입을 자세히 지정하려면 원을 선택하고 M+Enter를 입력합니다. 다음의 표를 참조하여 원하는 타입을 선택합니다.

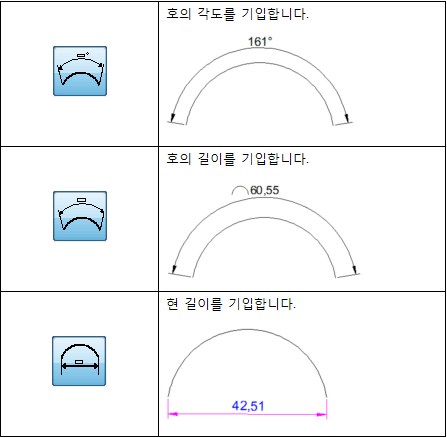

      호의 치수 타입은 다음과 같이 지정할 수 있습니다. 다음 표를 참조하여 선택합니다.
