  궤적도 - 일반경사


   일반경사





일반경사(명령:”MCLLOCUSG”)를 실행합니다.

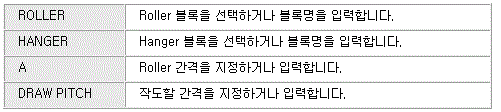

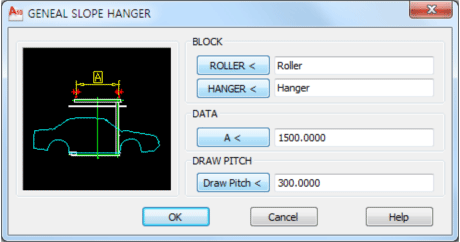

BLOCK, DATA, DRAW PITCH를 각각 설정하고 OK 버튼을 누릅니다.




궤적선을 선택합니다.(Select Polyline)

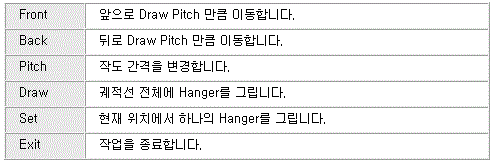

다음 옵션을 참조하여 작도합니다.

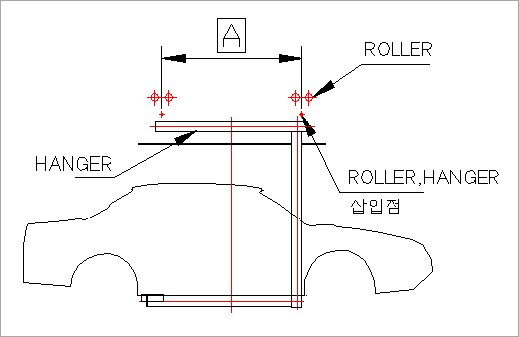

      * 블록의 삽입점 및 방향
