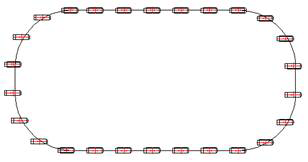

  궤적도 - 레이아웃

   궤적도


멕클릭 2010에서는 레이아웃, 일반경사, 힌지경사, 수평유지 기능을 활용하여 궤적도를 작도하는 기능을 제공합니다.


주의 사항으로는 궤적선은 폴리라인으로 작성되어야 하며, 선택한 블록의 삽입점은 지정한 위치가 되어야 한다는 것입니다. 또한 블록의 방향은 항상 일정한 방향이어야 합니다.







궤적도 특장점


    1. BIAS type의 궤적도 작성이 가능합니다.


    2. Roller 간격 및 작도 간격 등 간격 설정 기능을 지원합니다.


    3. 작도 간격 설정에 따른 Hanger의 이동경로를 실시간으로 방향을 지정하여 확인할 수 있습니다.


    4. 작도 간격에 따라 Hanger를 작도하거나, 원하는 위치에만 선택적으로 작도할 수 있습니다.


   레이아웃

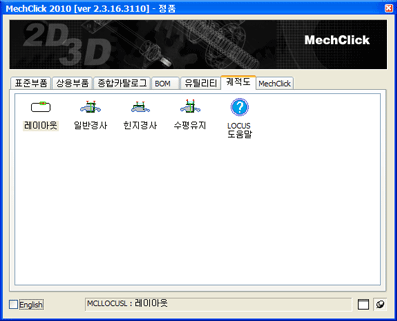

레이아웃(명령:”MCLLOCUSL”)를 실행합니다.

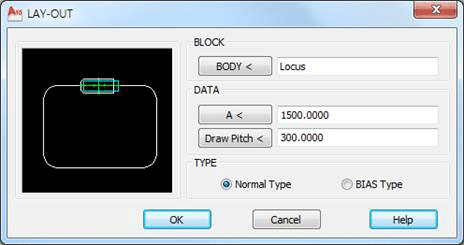

BODY 버튼을 눌러 Hanger 블록을 화면에서 선택하거나 블록명을 입력합니다. (예제에서는 “Locus” 선택)


A 버튼을 눌러 Hanger의 Roller 간격을 선택하거나 입력합니다.


Draw Pitch 버튼을 눌러 작도시 간격을 선택하거나 입력합니다.


Normal Type을 선택합니다.


OK 버튼을 누르고 첫 번째 폴리라인을 선택합니다.

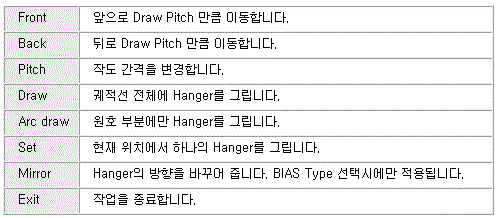

작도옵션을 필요에 따라 사용합니다.









BIAS Type의 경우


  두 개의 궤적선을 선택해야 합니다.





  먼저 선택된 궤적선은 블록의 삽입점이 지나는 선입니다.


  블록의 이동은 먼저 선택한 궤적선(PLINE)의 범위에서 작동합니다.
