  부품번호삽입 - 부품번호 삽입 창 실행 방법

부품번호 삽입 창 실행 방법


부품번호 삽입을 실행하는 방법은 멕클릭 도구상자에서 아이콘을 선택하여 추가하는 방법과 Command 라인 명령을 직접입력하는 두가지 방법이 있습니다.




아이콘을 선택하여 부품번호 삽입 실행하기

  ① 다음 그림과 같이 멕클릭 아이콘을 선택합니다. 멕클릭 도구상자가 나타납니다.




  ② 그림과 같이 멕클릭 도구상자 창이 나타나면 Title위에 마우스 커서를 올려놓습니다. 이때 창이 다음 그림과 같이 확장됩니다.

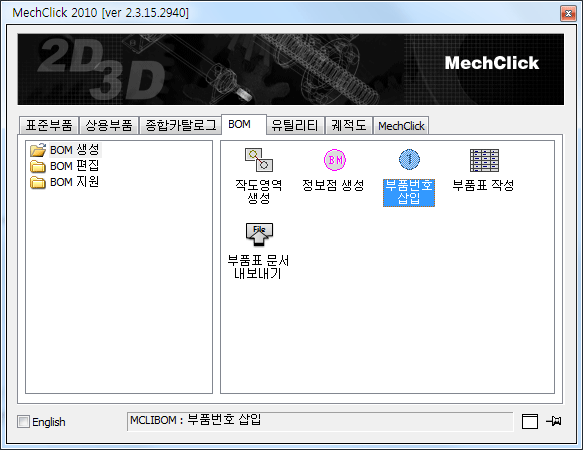

  ③ 확장된 멕클릭 창에서 BOM 탭을 선택하고 좌측에서 ‘BOM 생성’을 선택합니다.

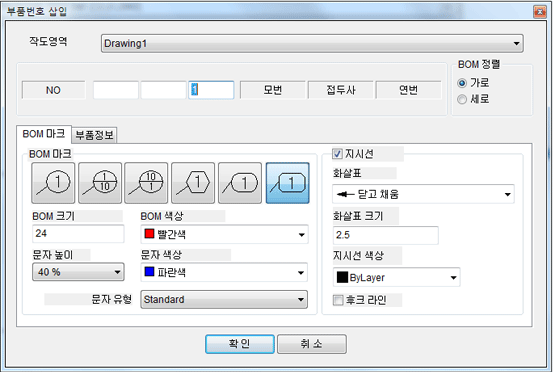

  ④ 부품번호 삽입 아이콘을 더블클릭합니다. 다음 그림과 같이 ‘부품번호 삽입’ 창이 나타납니다.




13.2.2. Command 라인 명령으로 부품번호 삽입 실행하기

  ① ‘MCLIBOM’ 명령을 입력하고 키보드의 ‘Enter’ 버튼을 누릅니다.




  ② ‘부품번호 삽입’ 창이 실행됩니다.
