치수선을 기입하고도 부분적으로 치수선의 편집이 필요할 때가 많이 있으며, 멕클릭에서는 다중 치수선 편집 기능을 통하여 좌표치수편리하게 치수선 편집을 실시간으로 보면서 편집이 가능합니다. 명령을 실행한 후 편집할 치수선들을 선택하여 마우스 오른쪽 버튼을 클릭하면 아래와 같은 설정 창이 나타납니다.
형상

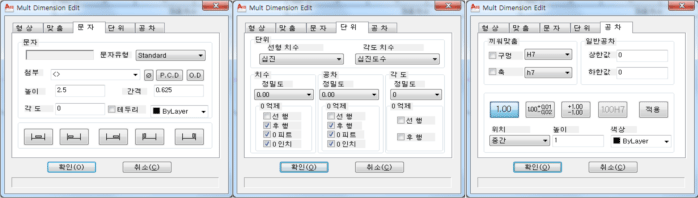

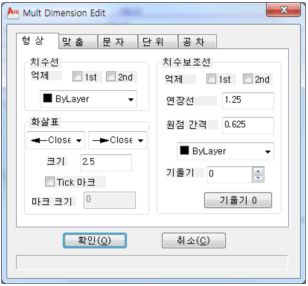

① 치수선 편집 명령을 실행한 후 편집할 치수를 선택하면 옆의 설정 창이 나타나며, 항목별로 다양하게 편집할 수 있습니다.

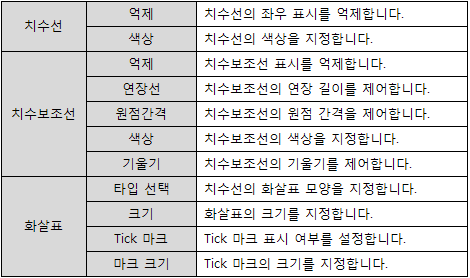

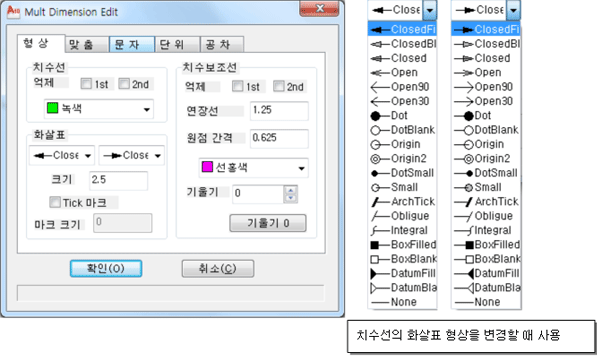

② 형상 항목에서는 치수선 관련 형상을 편집합니다.
맞춤

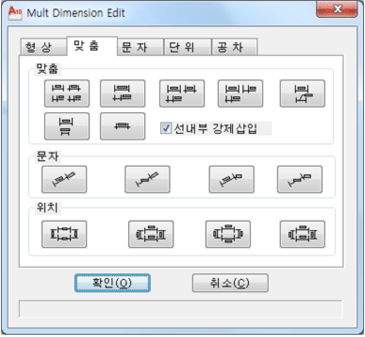

맞춤 항목에서는 치수선의 위치와 치수 문자, 화살표의 위치에 관련해 편집합니다.
\문자, 공차, 단위

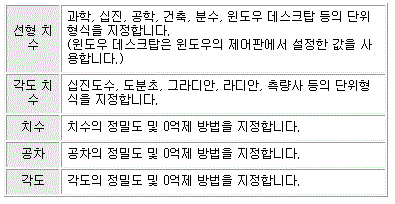

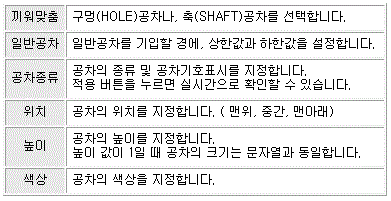

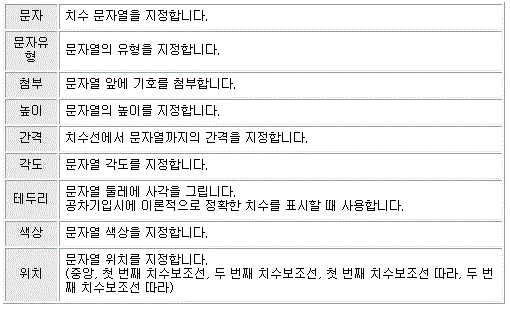

문자, 공차, 단위 항목에서는 앞에서 설명한 것 같이 치수 값에 관련된 편집을 합니다.
다중 치수선 편집 예제

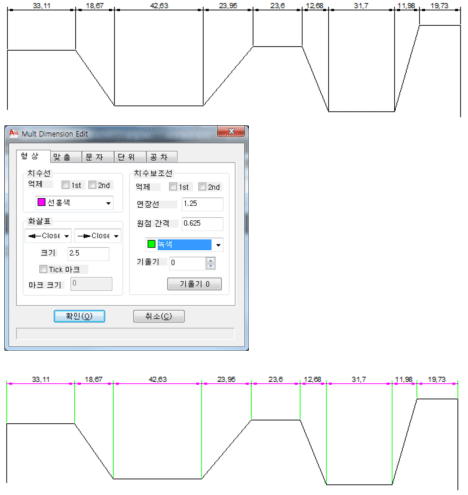

편집할 치수를 선택합니다.
① 하나의 치수만 개별적으로 선택하여 편집이 가능합니다.
② 여러 개의 치수를 선택하여 동시에 편집이 가능합니다.
③ 치수블록을 해제하지 않고 치수의 속성을 실시간으로 수정, 편집할 수 있습니다.
편집할 치수를 선택하고 Enter 또는 Spacebar 키를 누르면 치수편집 대화상자가 나타납니다.
치수선 정렬 및 편집 -
다중 치수선 편집
