  치수 및 공차 자동기입 - 문자설정

   치수 및 공차 자동기입

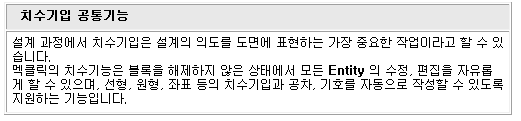

멕클릭의 치수 및 공차 기입기능으로는 선형치수, 지름,반지름 치수, 다중치수, 공차, 좌표치수, 다중치수선 편집, 치수선 정렬, 치수값 변경, 지시선 기능이 지원되고 있습니다.


  문자설정

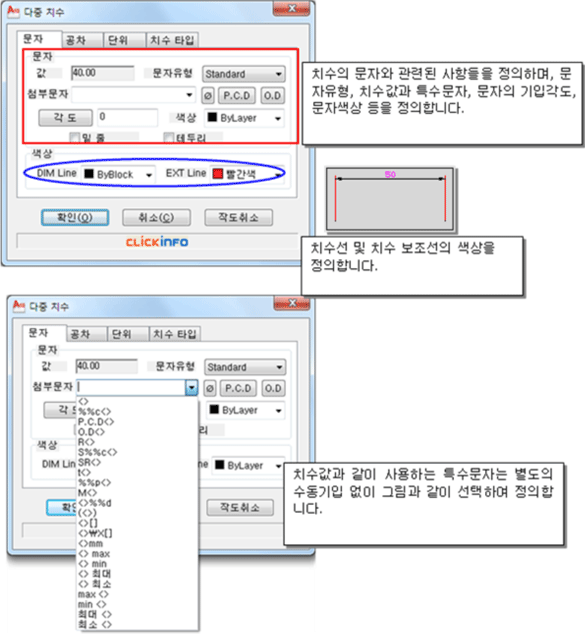

    ※ 다음은 각 치수기입 시 공통으로 지원되는 옵션입니다.

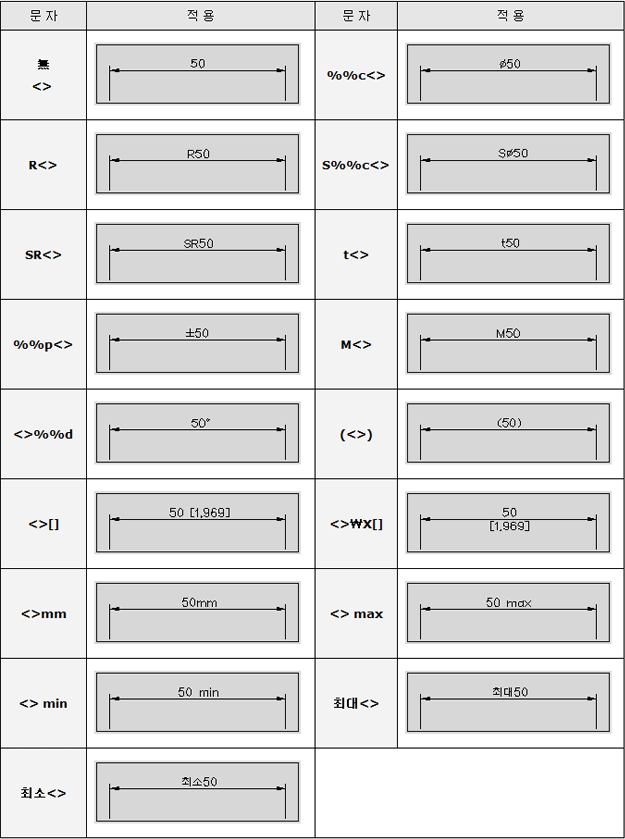

    ※ 적용된 치수값과 같이 입력하는 문자별 결과 값입니다.
