응용작도

멕클릭을 이용하여 찬넬을 결속해 보겠습니다.

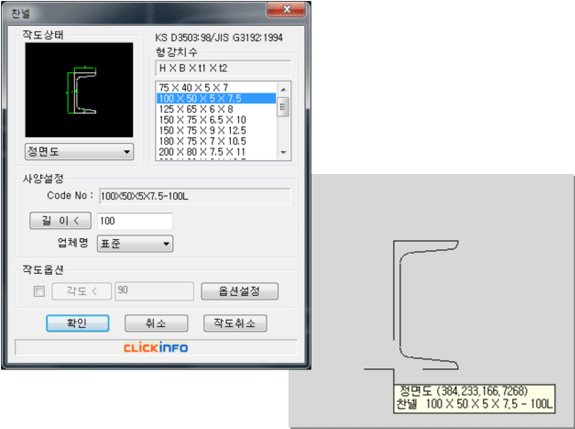

① 멕클릭의 찬넬 명령을 실행하여 마우스 오른쪽 버튼을 클릭하여 사양설정 창에서 규격을 선택하고 확인 버튼을 클릭 도면의 임의의 위치에 작도합니다.

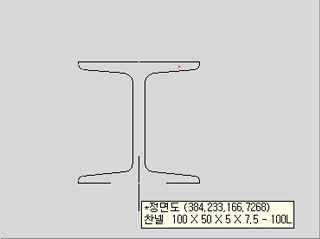

② 반복 명령을 실행한 후 키보드의 'TAB' 키를 눌러 작도할 부품을 'MIRROR' 시켜 먼저 작도한 부품과 맞대어 삽입 작도합니다.

③ 멕클릭의 기능 키를 적절하게 사용할 수 있도록 앞에서 설명한 각각의 기능 키에 대한 사용법을 익숙하도록 반복 사용해 봅니다.

④ 멕클릭의 라이브러리 작도 명령 중 볼트 너트 작도 명령을 실행합니다.

⑤ 볼트의 형상이 마우스 커서 끝에 따라다니게 됩니다.

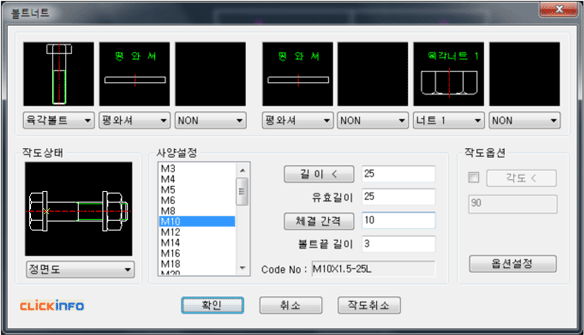

이 때 마우스의 오른쪽 버튼이나 Command 라인에 'S'를 입력한 후 엔터를 치면 아래의 그림과 같이 볼트, 너트, 와셔, 동시 작도 창이 나타납니다.

⑥ 위의 그림과 같이 사양과 각 항목의 선택 사항을 정의한 후 '체결 간격' 버튼을 클릭하여 체결할 위치의 시작점과 끝점을 지정하면 자동으로 길이 값이 위와 같이 입력됩니다.

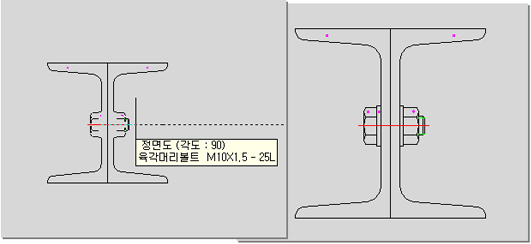

⑦ 작도 사항을 정의한 후 '확인' 버튼을 클릭하여 아래의 그림과 같이 삽입 작도합니다.
