  부품표 변환 - 부품표 변환 따라하기

  부품표 변환 따라하기

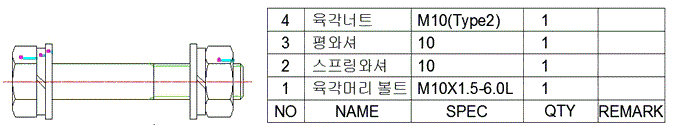

    부품표 변환 대상 도면 준비

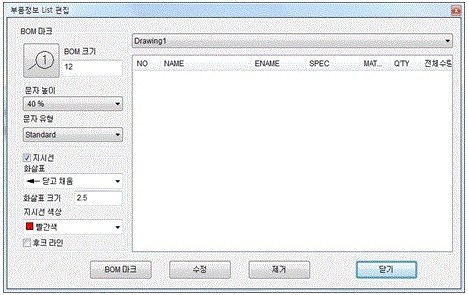

    부품정보 리스트 편집을 실행하면, 아래와 같이 아무런 정보가 나타나지 않습니다.




    부품표 변환 시작하기를 참조하여 실행합니다.

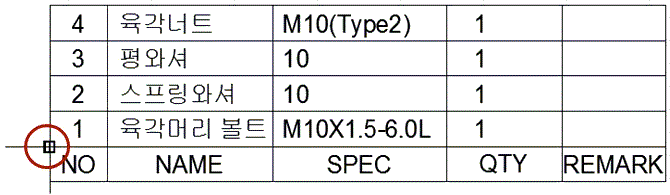

    첫 번째 Endpoint 선택

     첫 번째 Endpoint는 부품표에서 컬럼 제목을 제외한 시작점을 지정하는 것입니다.

     다음 그림과 같이 선택하세요.




     마우스를 가까이 가져가면 자동으로 Endpoint를 가리키게 됩니다. 이때 클릭하여 선택합니다.


    두 번째 Endpoint 선택

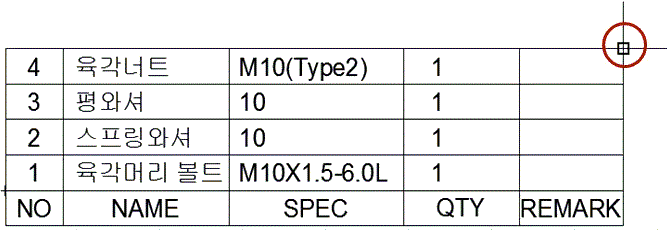

     두 번째 Endpoint는 부품표의 마지막 지점을 선택하도록 합니다.

     다음 그림과 같이 부품표 오른쪽 끝 모서리를 선택합니다.




    세 번째 Endpoint 선택

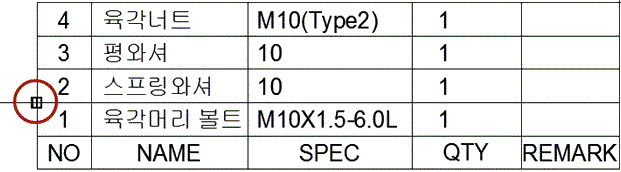

     세 번째 Endpoint는 부품표의 행(Row) 높이를 구하기 위하여 선택합니다.

     첫 번째 Endpoint 바로 위의 지점을 다음 그림과 같이 선택합니다.

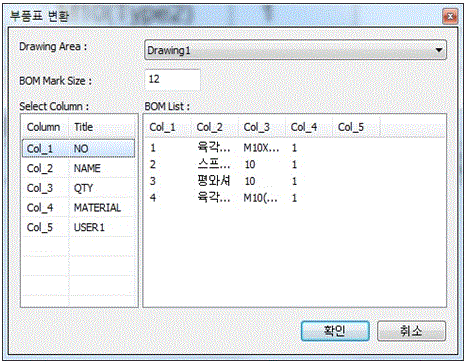

    부품표 확인 대화상자




     먼저 ‘BOM List :’ 아래에서 부품표의 목록이 정확하게 표시되었는지 확인합니다. 각 컬럼의 제목은 ‘Col_일련번호’ 형식으로 출력됩니다.

      16.4.6.3. 다음으로 ‘Select Column :’ 밑에서 각각의 컬럼을 MechCLICK에서 사용하는 명칭(Tag)과 일치시키는 작업을 합니다.

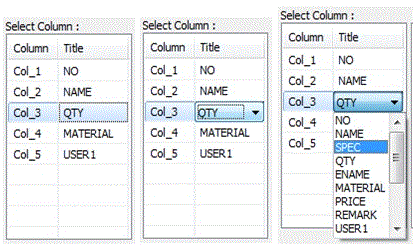

        ① 변경할 Title을 마우스로 한 번 클릭합니다.

        ② 다시 한 번 클릭합니다. Title이 콤보상자로 바뀝니다.

        ③ 콤보상자에서 적절하게 선택하여 변경합니다.

        ④ 나머지 컬럼의 Title도 같은 방법으로 변경합니다.

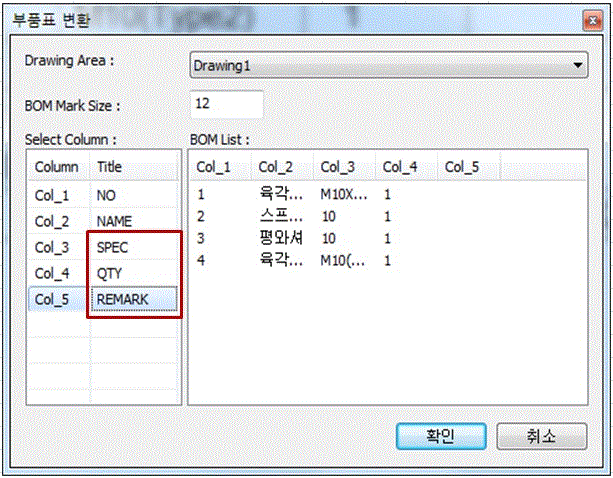

        * Title을 일치시킨 결과는 다음과 같습니다.




        ⑤ 선택한 부품표의 컬럼 개수 만큼 ‘Select Column :’ 리스트 창에 표시됩니다.

     BOM Mark Size에서 기존 부품 번호의 크기를 입력합니다.

        ① 원의 지름을 입력합니다.

     선택한 부품표를 변환할 준비가 되었으므로 ‘확인’ 버튼을 눌러 변환을 실행합니다.

        ① 변환을 하지 않고 종료하려면 ‘취소’ 버튼을 누릅니다.

        ② 변환을 취소하고 부품표 변환을 하려면 앞의 과정을 반복해야 합니다.

    부품표 변환 결과

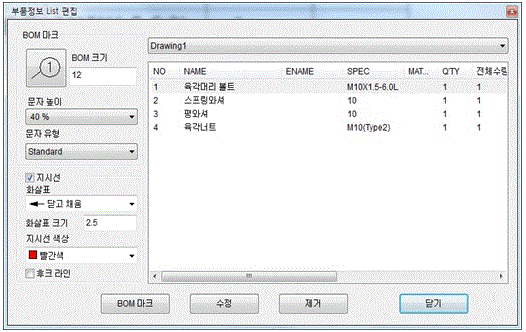

     BOM 목록편집을 실행하여 변환된 결과를 확인할 수 있습니다.

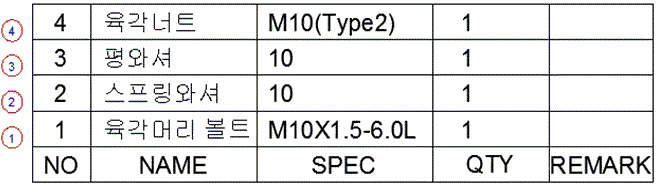

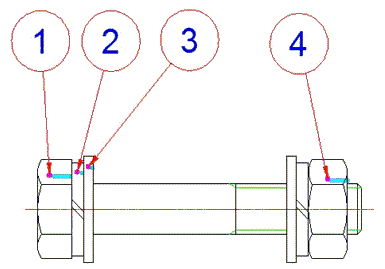

    변환된 BOM마크를 원하는 위치에 추가하였습니다.
