  BOM 수정, 편집 - 부품번호 정렬

   부품번호 정렬

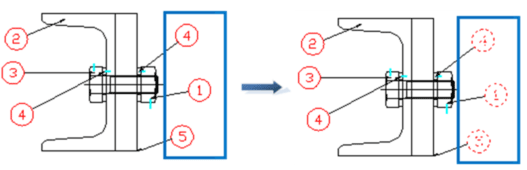

'부품번호 정렬'은 앞에서 설명한 '부품번호 재정리'와 다른 기능이며, '부품번호 삽입'과 '부품번호 재정리' 명령을 실행하여 부품번호를 배치할 경우에 사용되는 위치 정렬 기능과 동일합니다. 그러나 부품번호 정렬 기능은 주로도면작업 마무리 단계에서 사용되며 부품번호의 위치를 재 정렬하는 기능으로 부품번호의 간격과 위치가 일정하지 않을 경우에 이 기능을 이용하여 깔끔하게 정리할 수 있습니다.


부품번호 정렬 실행방법

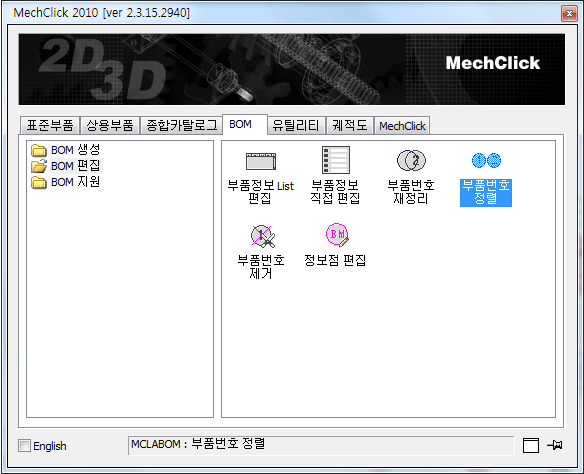

  ① 멕클릭 도구상자에서 ‘BOM’탭을 선택하고 좌측 트리에서 ‘BOM 편집’ 선택후 ‘BOM 정렬’ 아이콘을 더블클릭 합니다.




  ② Command 라인에서 ‘MCLABOM’을 입력하고 키보드의 ‘Enter’ 버튼을 누릅니다.




부품번호 재배치 수행



① ‘부품번호 정렬’을 실행합니다.

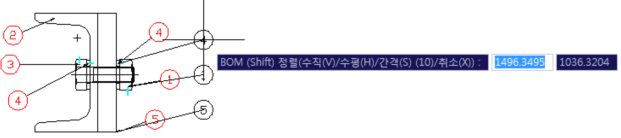

② 재배치할 부품번호를 선택합니다. 하나 또는 그 이상을 선택할 수 있습니다.




③ 마우스 오른쪽 버튼을 한 번 클릭합니다.

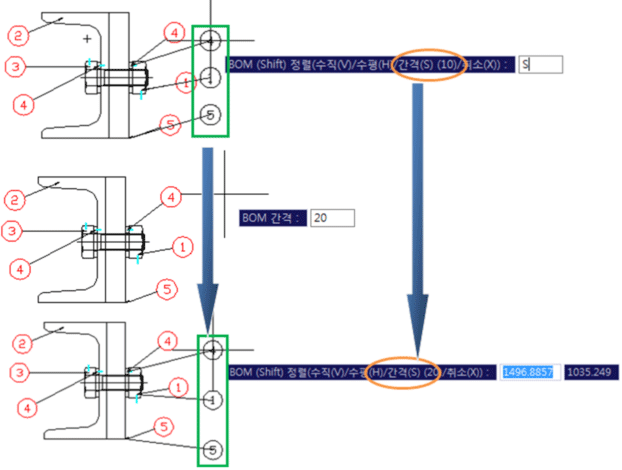

④ 부품번호 간격을 조정하려면 ‘S + Enter’를 입력하고 원하는 간격을 입력한 뒤 ‘Enter’를 누릅니다.

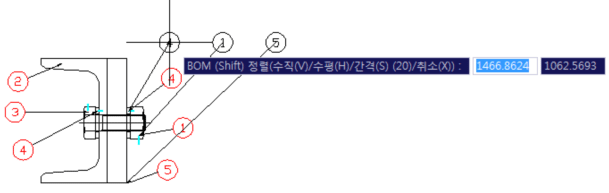

⑤ ‘Shift’ 버튼을 누를 때마다 배열 방식을 수직(세로) 또는 수평(가로)으로 변경할 수 있습니다. 수직으로 변경하려면 ‘V+Enter’, 수평으로 변경하려면 ‘H+Enter’를 눌러도 됩니다. 다음 그림은 수직에서 수평으로 변경한 경우입니다.




⑥ 부품번호 정렬을 완료하려면 적당한 위치에서 마우스 왼쪽 버튼을 클릭합니다. 다음 그림은 수직으로 정렬한 경우 입니다.




부품번호 기준선 정렬

① 다른 임의의 번호와 같은 위치로 정렬하고자 할 때는 '부품번호 정렬' 명령을 실행한 후 정렬하고자
하는 부품번호를 선택합니다.




② 마우스 오른쪽 버튼을 한 번 클릭합니다.

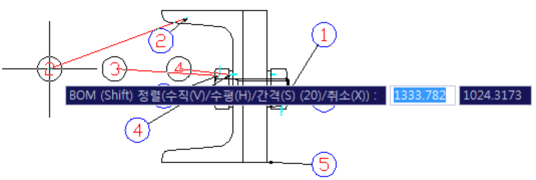

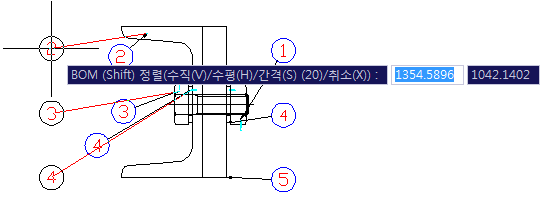

③ Shift 버튼을 클릭할 때 마다 수직, 수평으로 위치를 맞출 수 있습니다.

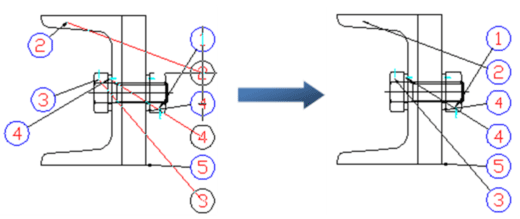

④ 다음 그림처럼 위치 시킨후 마우스 왼쪽 버튼을 클릭하여 BOM 정렬을 종료합니다.

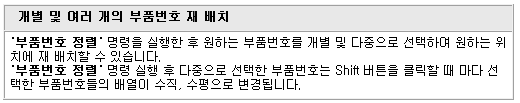

⑤ '부품번호 정렬' 기능을 이용하면 원하는 위치에 부품번호를 재 배치 할 수 있습니다.
