  BOM 수정, 편집 - 부품번호 삭제

  부품번호 삭제


'부품번호 삭제' 기능은 오토캐드의 ‘ERASE’ 명령을 이용하여 부품번호를 지울 수 있지만 도면의 여기 저기에 기입된 번호를 수동으로 일일히 찾아지우는 번거로운 작업을 자동으로 원하는 번호만 남기고 같은 번호는 모두 삭제하여 도면을 깨끗하게 표현해 주는 기능입니다.

물론, 부품번호가 삭제되었다고 해서 도면에 있는 부품의 정보가 삭제된 것은 아니므로 수량에는 변동이 없습니다.

부품정보 직접 편집 실행 방법


  명령 실행 방법에는 두 가지가 있습니다.

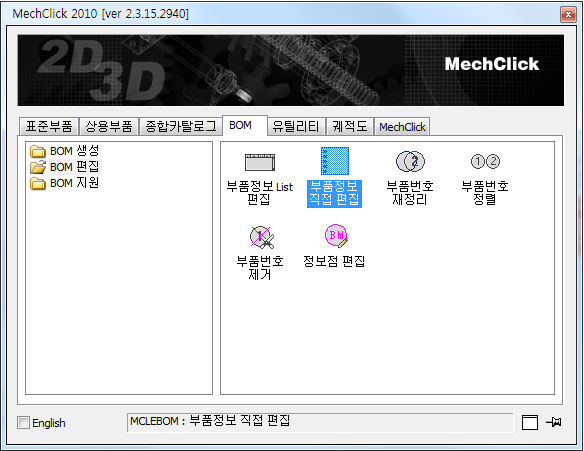

① 멕클릭 도구상자에서 ‘BOM’ 선택 후 트리에서 ‘BOM 편집’을 선택합니다. 그리고 ‘부품정보 직접 편집’아이콘을 더블클릭하여 실행할 수 있습니다.




② Command 라인에서 ‘MCLEBOM’ 명령을 입력하여 실행할 수 있습니다.

  명령 : MCLEBOM

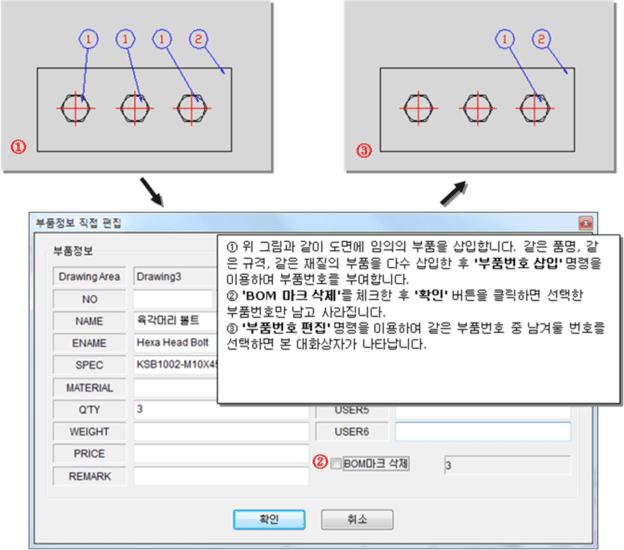

15.3.2. ‘부품정보 직접 편집’을 이용하여 '부품번호 삭제' 실행




④ ‘부품정보 List 편집’ 항목에서 선택한 부품의 부품번호를 앞의 설명처럼 하면 원하는 대로 추가 삽입할 수 있습니다.
