  부품번호작성 - 부품표 사양 설정

  부품표 사양 설정

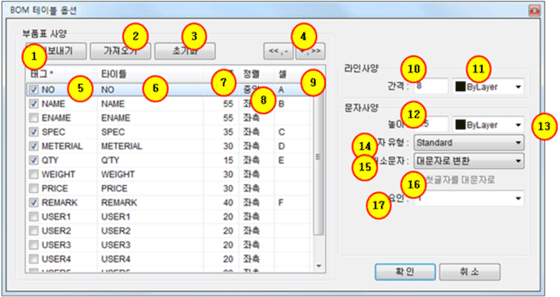

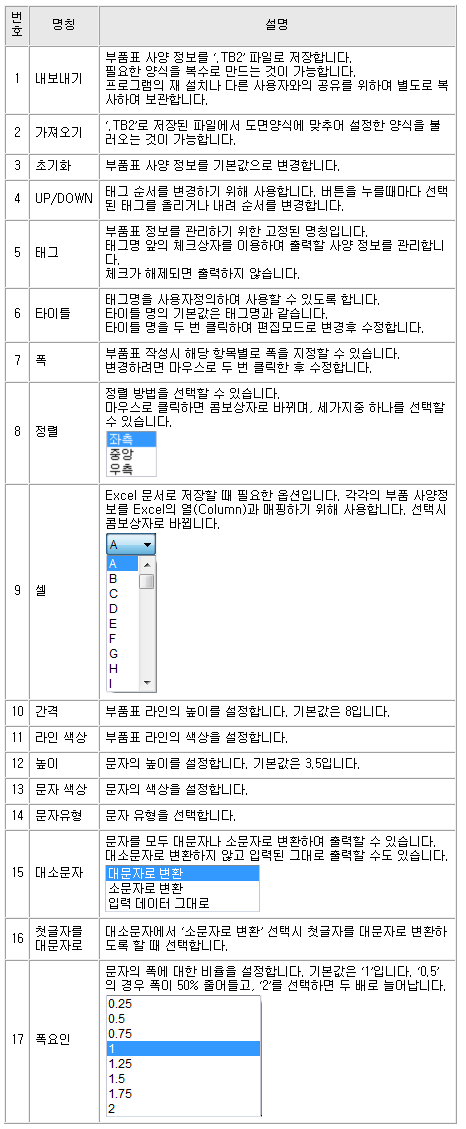

BOM 테이블 옵션 대화상자





설정방법

① ‘부품표 작성’ 대화상자에서 ‘부품표 사양’ 버튼을 누릅니다. ‘BOM 테이블 옵션’ 대화상자가 나타납니다.

② ‘테이블 사양’에서 타이틀, 폭, 정렬방식 등을 정의합니다.(BOM 테이블 옵션 대화상자의 설명 참조)

③ ‘라인사양’을 정의합니다.

④ ‘문자사양’을 정의합니다.

⑤ 변경된 내용을 파일로 저장하여 두었다가 재사용하려면 ‘내보내기’ 버튼을 눌러 파일로 저장합니다.

⑥ 미리 설정해둔 파일에서 사양을 불러오려면 ‘가져오기’ 버튼을 눌러 저장된 파일을 선택하여 불러옵니다.

⑦ 부품 사양의 순서를 변경하려면 UP/DOWN( "<<,-","+,>>" ) 버튼을 이용합니다.

⑧ 모든 사양에 대한 설정을 마치면 ‘확인’ 버튼을 눌러 ‘BOM 테이블 옵션’ 대화상자를 닫습니다.

⑨ ‘부품표 작성’ 대화상자의 ‘확인’ 버튼을 누르면 부품표가 ‘BOM 테이블 옵션’에서 설정한 양식에 맞추어 출력 됩니다.

14.6.3. BOM 테이블 옵션 대화상자 직접 실행하기

부품표 작성 대화상자의 ‘부품표 사양’ 버튼을 이용하지 않고 ‘BOM 테이블 옵션’ 대화상자만 실행하려면 다음과 같이 두 가지 방법중 하나를 이용합니다.

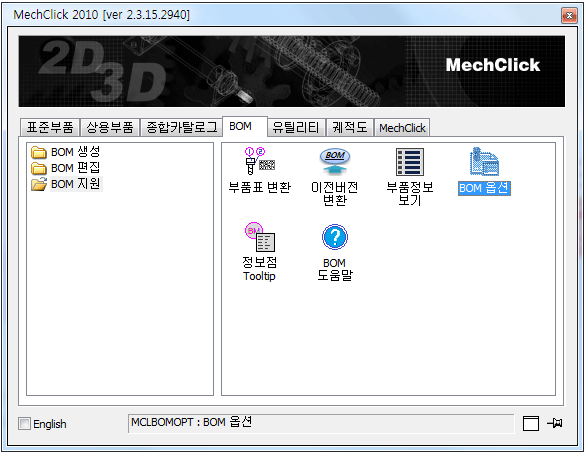

  ① 멕클릭 도구상자에서 ‘BOM’ 탭을 선택하고 좌측의 트리에서 ‘BOM 지원’을 선택한 다음 ‘BOM 옵션’ 아이콘을 더블클릭 합니다.




  ② Command 라인에서 ‘MCLBOMOPT’를 입력하고 ‘Enter’ 버튼을 누릅니다.
