  부품번호작성 - 부품표 작성 대화상자

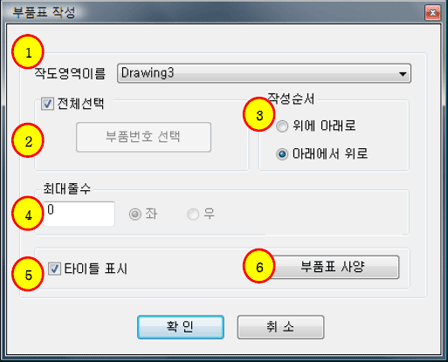

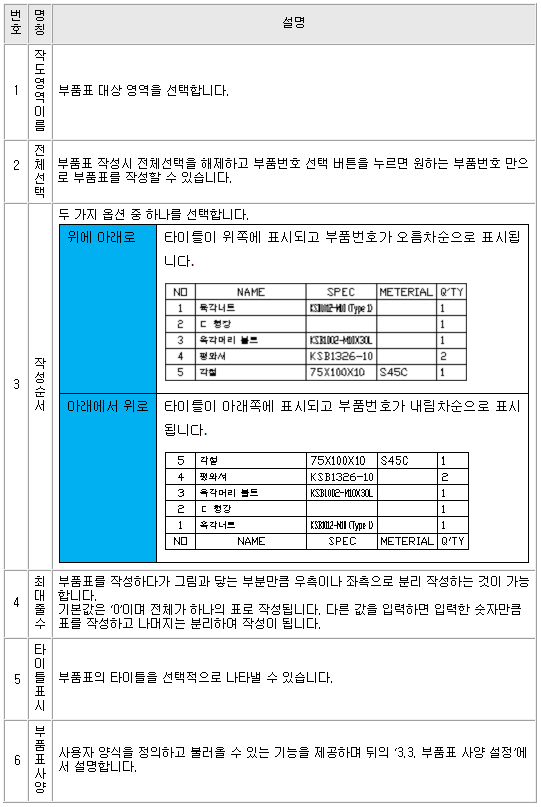

  부품표 작성 대화상자


먼저 앞에서 설명한 ‘4.1. 부품표 작성 대화상자 실행하기’를 참조하여 부품표 작성 대화상자를 띄웁니다.

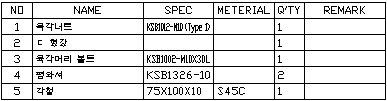

부품표 작성






 최대줄수 설정 예시


    ① 최대줄수가 ‘3’이고 ‘좌’를 선택한 경우 다음과 같이 왼쪽으로 부품표가 분리되어 작성됩니다.




    ② 최대줄수가 ‘3’이고, ‘우’를 선택한 경우 다음과 같이 오른쪽으로 부품표가 분리되어 작성됩니다.




  부품표 생성 순서

    ① 삽입점 버튼을 눌러 부품표가 삽입될 좌표를 지정합니다.

    ② 작성순서, 최대줄수를 앞의 설명을 참조하여 설정합니다.

    ③ 타이틀을 함께 출력하려면 타이틀 표시를 선택합니다.

    ④ 필요시 부품표 사양을 선택하여 확인합니다.

    ⑤ 확인 버튼을 누르면 부품표가 삽입점 좌표로 생성되어 표시됩니다.
