  BOM관리 - PDF

PDF


작도영역 별로 PDF 파일로 저장하는 기능을 제공합니다.

PDF로 저장할 작도영역을 선택합니다.

DWG to PDF를 선택한 후 Plot/PDF버튼을 클릭합니다.

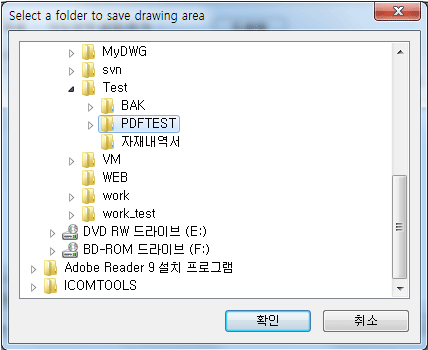

PDF를 저장할 경로를 선택합니다.

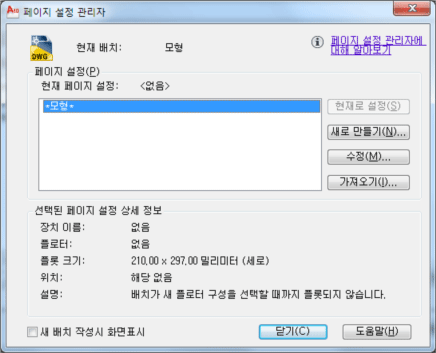

페이지 설정 관리자 창이 나타납니다.




수정 버튼을 눌러 내용을 확인합니다.

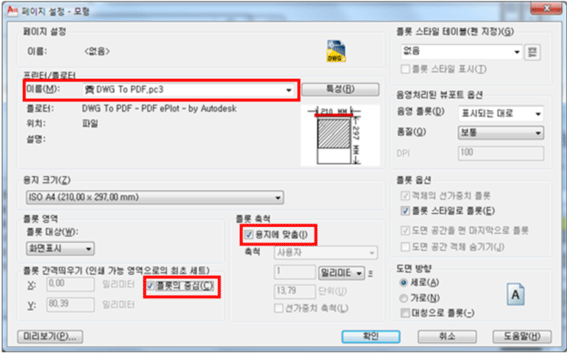

  ① 프린터 이름에서 DWG To PDF.pc3(사용자 컴퓨터에 따라 차이가 있을 수 있음)를 선택합니다.

  ② 플롯의 중심을 체크합니다.

  ③ 용지에 맞춤이 체크되었는지 확인합니다.

  ④ 확인 버튼을 누릅니다.


페이지 설정 관리자에서 닫기 버튼을 누릅니다.
