  BOM관리 - 바로가기 및 도면 내보내기

바로가기


  작도영역이 여러 개인 경우 원하는 영역을 쉽게 찾아갈 수 있습니다.

  작도영역 목록에서 이동할 작도영역을 선택합니다.

  바로가기 버튼을 누릅니다.

  선택한 작도영역으로 이동하여 보여줍니다.


도면 내보내기

  작도영역을 개별 dwg 파일로 저장하는 기능입니다.

  도면 내보내기 할 작도영역을 목록에서 하나 이상 선택합니다.

  도면 내보내기 버튼을 누릅니다.

      ① 이때 도면에 변경된 내용이 있으면 ‘도면을 저장한 다음 도면 내보내기를 실행해 주세요.’ 메시지가 나타납니다.





      ② 반드시 도면을 저장한 다음 실행하도록 합니다.


  도면을 저장할 경로를 선택하고 확인 버튼을 누릅니다.





  도면 내보내기 결과를 보여줍니다.




      ① 앞의 그림은 2개의 작도영역을 선택하였으며 2개 모두 성공한 것을 보여줍니다.

      ② 작도영역 이름별로 메시지를 함께 보여줍니다.

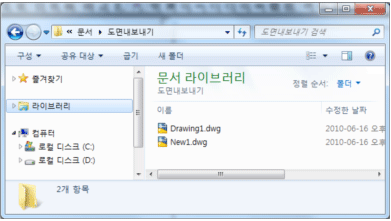

      ③ 다음과 같이 저장된 것을 볼 수 있습니다.
