  라이브클릭 - 라이브러리에 부품정보 등록


   라이브러리에 부품정보 등록



    각각의 부품에 정보를 부여하여 라이브러리 구축을 완성하도록 합니다.


    '라이브러리 만들기' 에서 만든 건흥전기(주)의 리미트 스위치 라이브러리에 부품정보를 등록하여 라이브러리 구축을 완성해 보겠습니다.



    28.2.1. 부품정보트리에 새로운 분류 추가하기

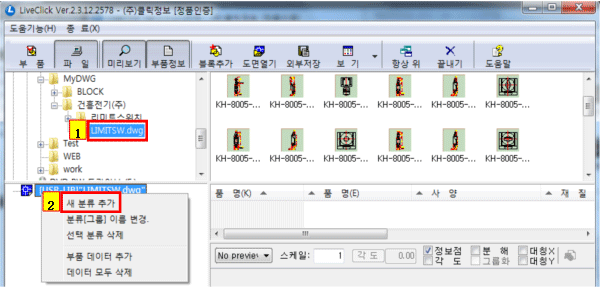

      28.2.1.1. 파일 트리에서 LIMITSW.DWG파일을 선택합니다.


      28.2.1.2. 부품정보트리의 LIMITSW.DWG 파일명에서 마우스 우측 버튼을 클릭하여 "새 분류 추가"를 선택합니다.







      새 분류명을 "전기&전자계열"로 변경합니다.


      하위 분류로 “스위치(SWITHC)”와 “건흥전기(주)”를 차례로 추가합니다.







    새 그룹 및 부품 데이터 추가하기

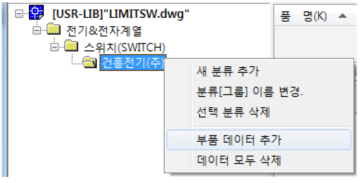

      분류 중 "건흥전기(주)" 이름에서 마우스 우측 버튼을 클릭하여 "부품 데이터 추가"를 선택합니다.

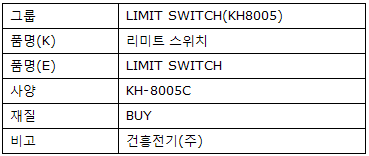

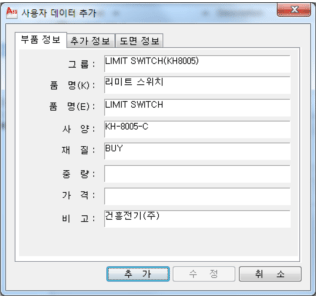

      사용자 데이터 수정 창에서 다음과 같이 입력하고 추가 버튼을 누릅니다.

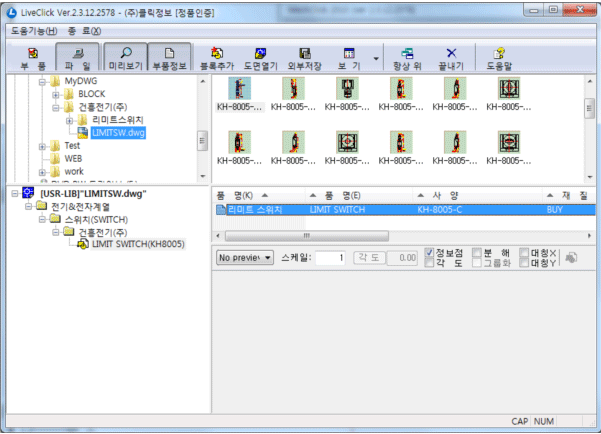

      다음 그림처럼 새로운 그룹(LIMIT SWITCH(KH8005))이 등록되었습니다. 오른쪽의 부품정보 리스트에 부품데이터가 등록된 것을 확인할 수 있습니다. (보이지 않는 경우 F5로 refresh 시키세요.)







    부품데이터에 블록정보 삽입하기


        블록을 이 부품 데이터에 연결하도록 하겠습니다..

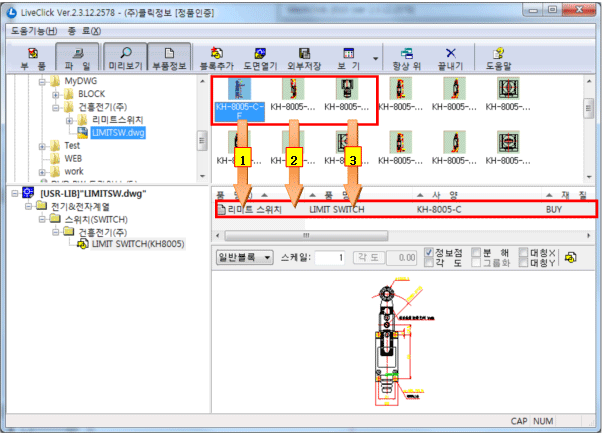

      블록정보리스트의 블록아이콘을(KH-8005-C-F, KH-8005-C-S, KH-8005-C-T) 부품데이터로 끌어다 놓습니다. (드래그 & 드롭)







      블록아이콘을 부품 데이터로 끌어다 놓으면 "도면 형태 지정" 창이 열립니다. KH-8005-C-F 는 정면도, KH-8005-C-S 는 측면도, KH-8005-C-T 는 평면도로 선택하여 연결해 줍니다.






        이렇게 해서 하나의 부품 정보에 각 도면 상태별 데이터가 등록되었습니다.


    부품 데이터 추가하기

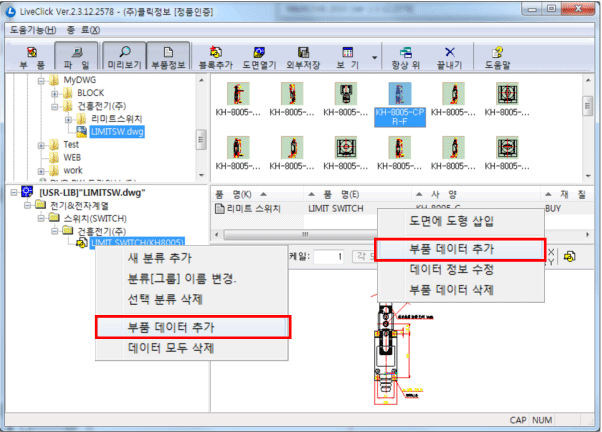

      28.2.4.1. 다음 그림과 같이 좌측의 부품정보트리 그룹명에서 마우스 오른쪽 버튼을 이용하거나, 부품정보 리스트의 부품데이터명에서 마우스 오른쪽 버튼을 이용하여 부품 데이터를 추가 할 수도 있습니다.







      좀더 쉽고 간편하게 부품데이터를 추가하기 위해서는 다음 그림처럼 "데이터 정보 수정"을 선택합니다.

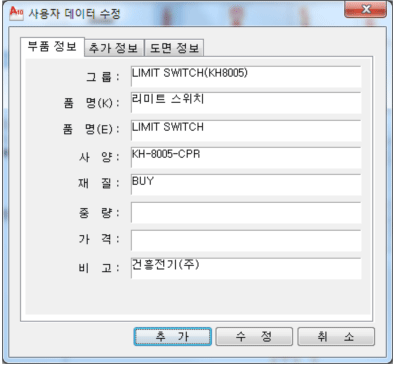

      이미 추가해 놓은 부품데이터가 채워져서 나옵니다. 추가할 부품 정보로 바꿔줍니다.


        ① 사양을 KH-8005-CPR로 수정해 줍니다.

        ② 추가버튼을 클릭하여 새로운 데이터를 추가합니다.

        ③ 수정버튼은 등록 데이터를 수정할 때 이용합니다.

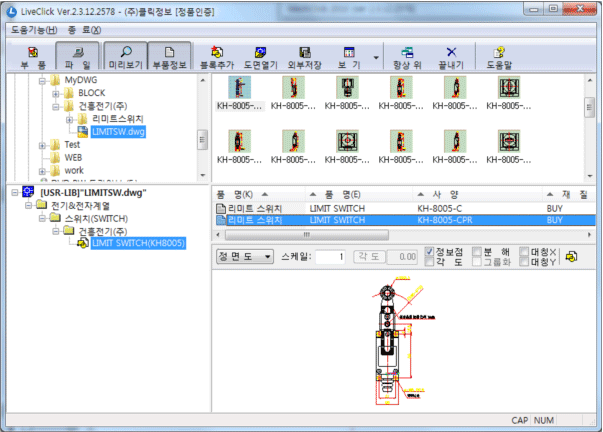

      부품정보 리스트에서 추가된 부품 정보를 확인 할 수 있습니다.

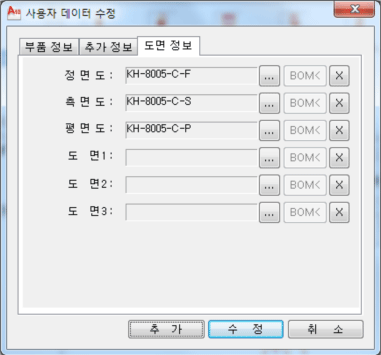

      KH-8005-C 부품정보를 기반으로 추가 했기 때문에 연결된 블록은 아직도 KH-8005-C 임을 알 수 있습니다.


        ① KH-8005-CPR 블록들(KH-8005-CPR-F, KH-8005-CPR-S, KH-8005-CPR-T)을 드래그 & 드롭하여 연결하면 연결 블록 정보가 갱신됩니다.


        ② X 버튼을 눌러서 연결된 블록정보를 삭제 할 수도 있습니다. 블록은 지워지지 않으며 연결정보만 지워집니다.

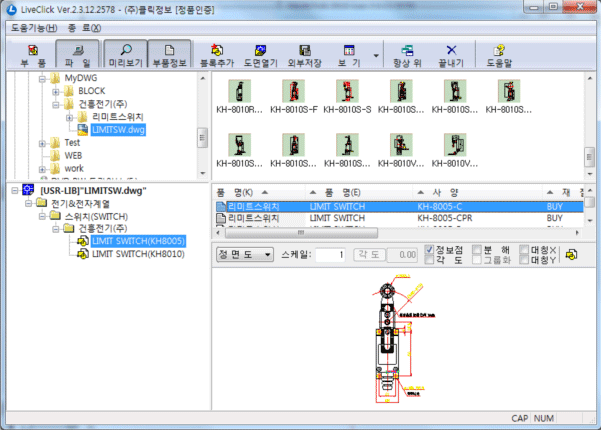

    28.2.5. 위와 같은 방식으로 부품 데이터를 추가하여 완료합니다.
