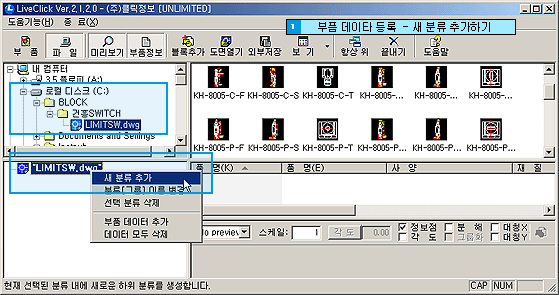

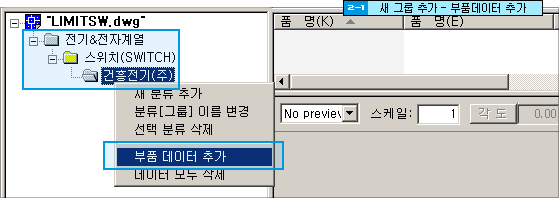

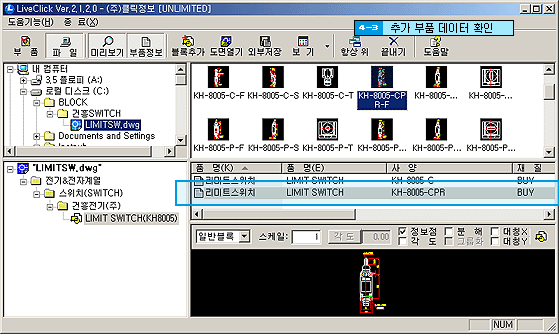

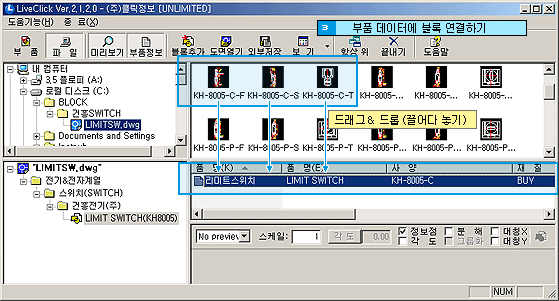

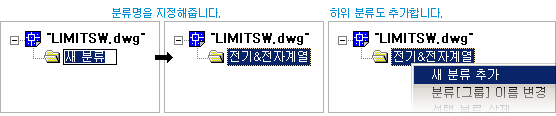

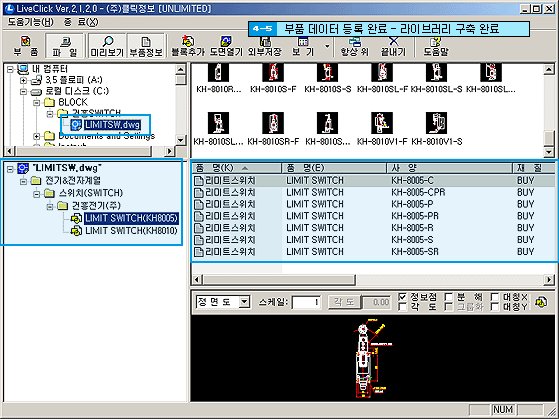

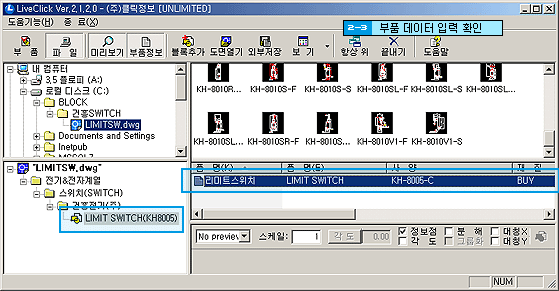

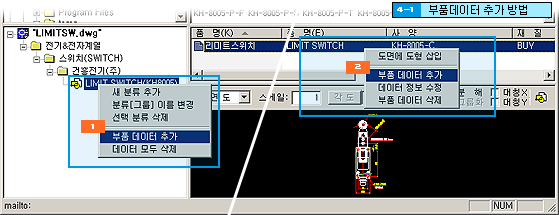

라이브클릭 소개 라이브클릭 체험하기 다운로드(무료) 설치방법 사용방법 라이브립 서비스 라이브러리 공유 한 개의 DWG파일에 블록을 모아서 필요할때 바로 삽입하는 기능만으로도 블록의 관리와 사용이 편해졌습니다. 이제 각각의 부품에 정보를 부여하여 라이브러리 구축을 완성하도록 합니다. '라이브러리 만들기' 에서 만든 건흥전기(주)의 리미트 스위치 라이브러리에 부품정보를 등록하여 라이브러리 구축을 완성해 보겠습니다. 부품정보트리에 새로운 분류 추가하기 파일 트리에서 LIMITSW.DWG파일을 선택합니다. 부품정보트리의 LIMITSW.DWG 파일명에서 마우스 우측 버튼을 클릭하여 "새 분류 추가"를 선택합니다. 위 그림의 예제(건흥전기(주) 리미트 스위치, LIMITSW.DWG) 라이브러리 만들기 방법 새 분류명을 "전기&전자계열"로 바꾸고, 하위 분류도 추가합니다. (전기&전자계열-스위치(SWITCH)-건흥전기(주)) 새 그룹 및 부품 데이터 추가하기 분류중 "건흥전기(주)" 이름에서 마우스 우측 버튼을 클릭하여 "부품 데이터 추가"를 선택합니다. 그룹 : LIMIT SWITCH(KH8005) 품명(K) : 리미트 스위치 품명(E) : LIMIT SWITCH 사양 : KH-8005-C 재질 : BUY 비고 : 건흥전기(주) 위와 같은 값으로 입력하고 추가 버튼을 클릭합니다. 아래 그림 처럼 새로운 그룹 (LIMIT SWITCH(KH8005))이 등록되었습니다. 또, 오른쪽에 부품정보 리스트에 부품데이터가 등록된 것을 확인할 수 있습니다. 블록에 데이터 삽입하기 이제 블록을 이 부품 데이터에 연결하도록 하겠습니다. 블록정보리스트의 블록아이콘을(KH-8005-C-F, KH-8005-C-S, KH-8005-C-T) 부품데이터로 끌어다 놓습니다.(드래그 & 드롭) 블록아이콘을 부품 데이터로 끌어다 놓으면 좌측과 같은 "도면형태지정" 창이 열립니다. KH-8005-C-F 는 정면도, KH-8005-C-S 는 측면도, KH-8005-C-T 는 평면도로 선택하여 연결해 줍니다. 이렇게 해서 하나의 부품 정보에 각 도면상태별 데이터가 등록이 되었습니다. 부품 데이터 추가하기 아래 그림과 같이 좌측의 부품정보트리 그룹명에서 마우스 오른쪽 버튼을 이용하거나, 부품정보 리스트의 부품데이터명에서 마우스 오른쪽 버튼을 이용하여 부품 데이터 추가를 할 수 있지만 좀더 쉽고 간편하게 부품데이터를 추가하기 위해 아래 그림처럼 "데이터 정보 수정"을 선택합니다. 이미 추가해 놓은 부품데이터가 채워져서 나옵니다. 추가할 부품 정보로 바꿔줍니다. 사양을 KH-8005-CPR로 수정해 줍니다. 버튼을 클릭하여 새로운 데이터를 추가합니다. 버튼은 등록 데이터를 수정할때 이용합니다. 부품정보 리스트에서 추가된 부품 정보를 확인 할 수 있습니다. KH-8005-C 부품정보를 기반으로 추가 했기 때문에 연결된 블록은 아직도 KH-8005-C 임을 알수 있습니다. KH-8005-CPR 블록들(KH-8005-CPR-F, KH-8005-CPR-S, KH-8005-CPR-T)을 드래그 & 드롭하여 연결하면 연결 블록 정보가 갱신됩니다. X 버튼을 눌러서 연결된 블록정보를 삭제 할 수도 있습니다. 블록은 지워지지 않으며 연결정보만 지워집니다. 위와 같은 방식으로 부품 데이터를 추가하여 완료 합니다.

:
