이제까지 블록마다 한 개의 파일로 관리했지만 라이브클릭을 이용하면 부품별로 한 개의 파일 안에 블록을 모아 관리 할수 있습니다. 건흥전기(주)의 리미트 스위치를 라이브러리로 만들어 보겠습니다.

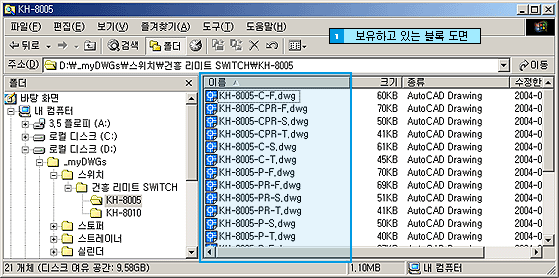

보유하고 있는 8005시리즈 8010시리즈 블록 도면 파일.
각각의 도면 상태별(정면도, 평면도, 측면도 등)로 블록도면파일을 시리즈별 폴더에 보유하고 있습니다.

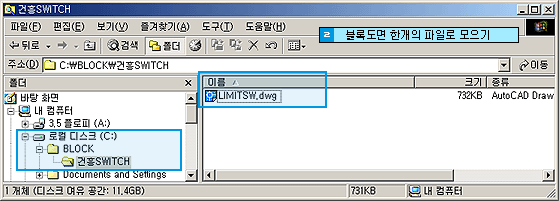

블록 도면 파일을 하나의 파일에 모으기.
8005시리즈와 8010시리즈를 모두 한개의 파일에 넣어서 라이브러리를 만들겠습니다.
C:\BLOCK\건흥SWITCH\ 폴더를 만들고 빈 도면 LIMITSW.DWG 를 만듭니다.
보유하고 있는 8005시리즈, 8010시리즈의 모든 블럭을 INSERT 시키고 저장합니다.

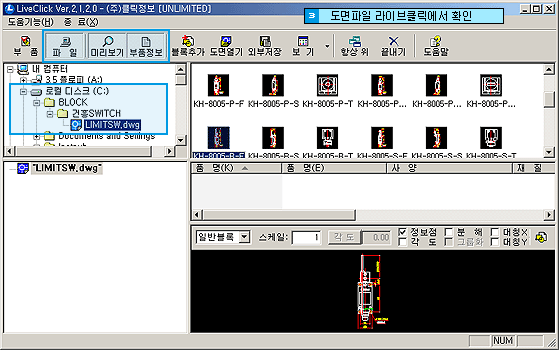

저장된 DWG파일 라이브클릭에서 확인하기.
라이브클릭을 실행합니다.
라이브클릭 실행 방법
명령어
아이콘
풀다운 메뉴
LCK
파일 아이콘을 클릭하여 관리모드로 바꾸고, 파일 트리에서 LIMITSW.DWG 파일을 선택합니다.
블록 리스트 영역에 블록 아이콘 목록을 볼수 있습니다. 블록을 선택하면 미리보기도 가능합니다.

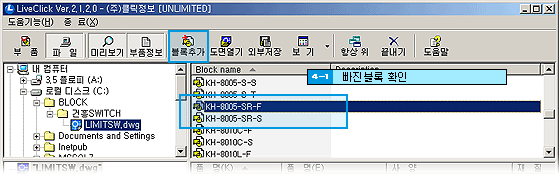

빠진 블록(KH-8005-SR 평면도) 직접 그려서 추가하기
아래 그림에서 KH-8005-SR의 평면도가 빠져 있는 것을 확인 할 수 있습니다.(아래 그림은 메뉴툴바의 보기 아이콘을 클릭하여 블록리스트영역을 '자세히 보기'로 바꾼 것입니다)

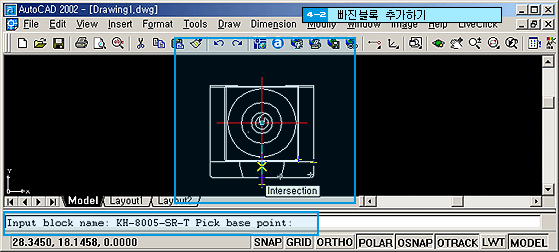

캐드에서 KH-8005-SR의 평면도를 작도한후 라이브클릭의 블록추가 아이콘을 클릭합니다.
작도한 KH-8005-SR의 평면도를 선택하고 블럭이름(KH-8005-SR-T)을 지정합니다.
PICK BASE POINT를 선택하면 LIMITSW.DWG 파일에 KH-8005-SR의 평면도가 삽입됩니다.

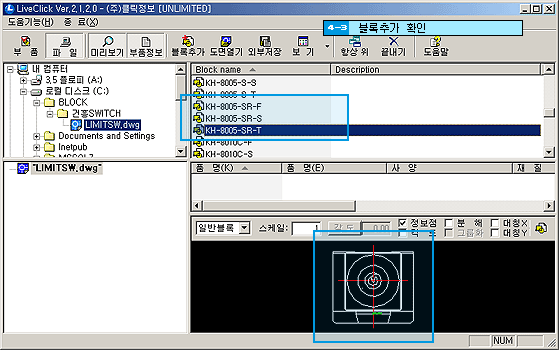

아래그림과 같이 블록 리스트영역과 미리보기 영역에서 추가 되어진 블록을 확인할 수 있습니다.
★ 신규블록을 추가할 경우 위와 같은 방법으로 수시로 추가 할 수 있습니다.
★ 사내의 공유폴더에 공유DWG파일을 넣어두고 블록을 추가하면 실시간 공유가 됩니다.

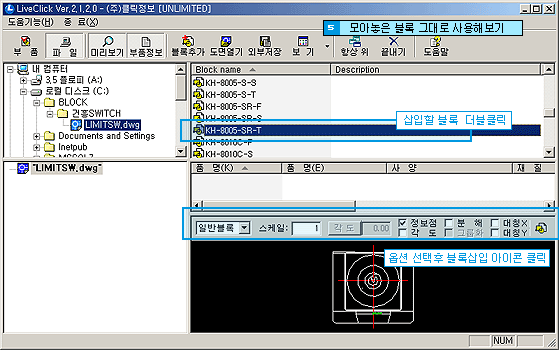

모아놓은 블록 사용해보기
삽입하고 자하는 블록을 블록 리스트 영역에서 더블클릭하면 캐드의 도면에 바로 삽입이 가능합니다.
또는 블록을 선택후 미리보기 영역에서 삽입 옵션을 선택 후 블록 삽입 아이콘을 클릭합니다.
