치수값 변경 기능은 지름, 반지름 치수 변경과 모깍기R 변경, 선형치수 변경 등이 있습니다.
치수값 변경 기능의 장점은 치수값을 수정하면 치수와 연관된 객체까지도 같이 수정이 됩니다.
다음은 지름, 반지름 치수 변경과 모깍기R 변경, 선형치수 변경의 모습입니다.
지름, 반지름, 모깍기R 치수 변경
지름, 반지름, 모깍기R 치수를 변경하면 관련된 요소도 같이 연동하여 변경됩니다.

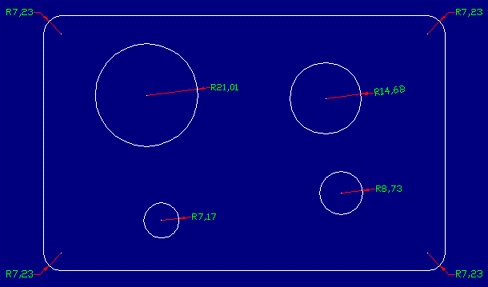

관련 요소는(원, 원호의 직경, 모깍기R 치수) 변경할 치수값을 선택하여 변경값을 입력하면 아래 그림과 같이 변경됩니다.
명령을 실행한 후 변경할 치수를 선택하면 명령줄에 '새로운 값:' 이라고 나타납니다.
이곳에 변경할 값을 입력하면 선택한 치수와 함께 객체도 변경됩니다.
선형치수 변경
선형치수를 변경하면 관련된 요소도 같이 연동하여 변경됩니다.

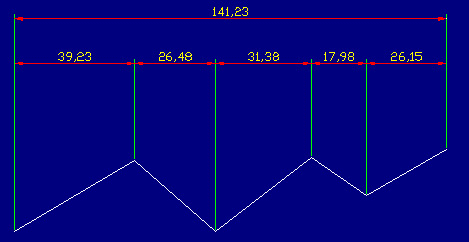

관련 요소는(직선, 가벼운 폴리라인 치수) 변경할 선형치수를 선택하여 변경값을 입력하면 아래 그림과 같이 변경됩니다.
선형치수 변경은 치수 선택시 선택한 쪽의 치수가 변경됩니다.
치수공차 -
치수값 변경
