치수선 자르기 기능은 단일 치수선 자르기와 다중 치수선 자르기가 있으며 기능은 동일합니다.
치수선 자르기 기능의 장점은 수직, 수평치수를 부여하다 보면 치수선이나 보조선이 서로 겹치게 되는데 겹쳐진 치수선을 치수 블록을 해제하지 않고도 자동으로 자를 수 있습니다.

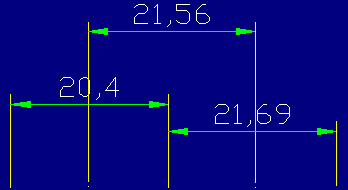

치수선 자르기
치수선이 다른 치수선과 겹쳐있을 경우 치수선을 잘라주는 기능입니다.
잘라진 치수선은 치수선의 속성을 그대로 유지하고 있습니다.
먼저 명령을 실행하고 자르고자 하는 치수선이나 치수 보조선이 겹쳐있는 곳의 임의의 점을
찍고 자를 만큼 이동하여 찍으면 그림과 같이 잘리는 것을 보실 수 있습니다.

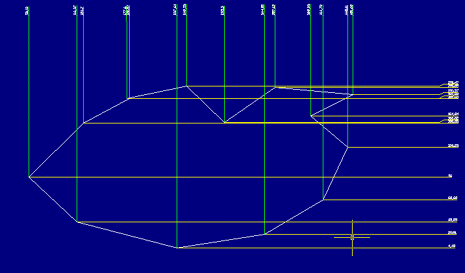

다중 치수선 자르기
여러 개의 치수선이 겹쳐있는 경우에 일괄적으로 치수선 자르기 작업을 합니다.
치수선과 보조선이 교차하면 치수 보조선을 자릅니다.
치수선과 치수선, 보조선과 보조선이 교차할 때는 나중에 선택된 치수선 또는 보조선이 잘라지는 것을 볼 수 있습니다.
