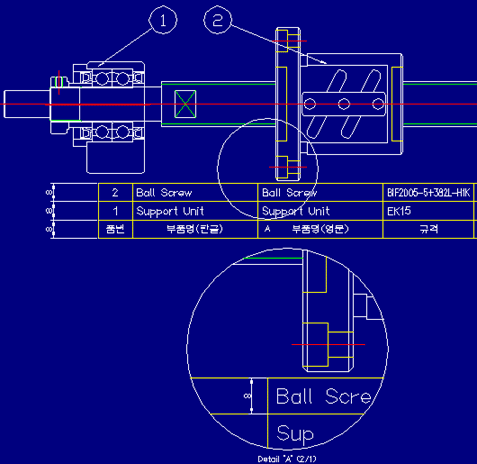

멕클릭의 상세도 기능은 문자, 블록, 해치까지도 지정한 범위를 자동으로 사용자가 원하는 축척으로 표기하며, 치수는 동일하게 적용됩니다.
상세도 명령을 실행 후 원하는 부분의 중심점을 마우스의 왼쪽 버튼을 이용하여 클릭합니다.
클릭한 위치에 나타난 원을 드래그하여 확대하고자 하는 범위를 지정 클릭합니다.
마우스 끝에 확대된 범위의 상세도가 따라다니는 것을 보실 수 있습니다.

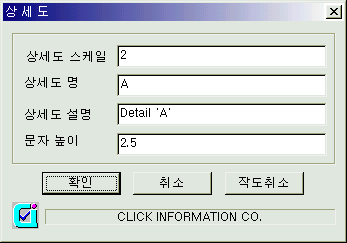

그 상태에서 마우스의 오른쪽 버튼을 클릭하면 상세도의 자세한 설정을 할 수 있는 아래와 같은 창이 나타납니다.
위의 설정 창에서 상세도의 스케일과 상세도 명, 상세도 설명과 표시될 상세도 설명 문자의 크기 등을 사용자가 직접 설정합니다.
