선형치수의 기능은 치수를 기입할 면과 선이나 치수를 기입하고자 하는 두 점을 직접 클릭하여 자동으로 치수기입이 가능합니다.

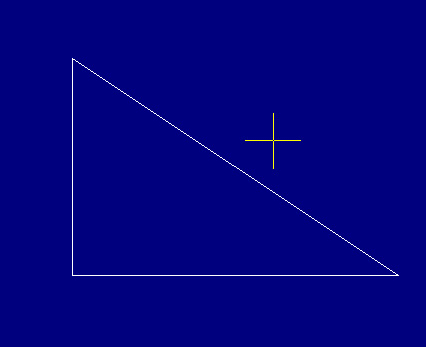

다음은 선형치수 명령을 이용하여 삼각형의 면에 치수와 공차를 자동으로 기입하는 모습을 나타낸 것입니다.
명령을 실행하고 마우스의 오른쪽 버튼을 클릭하여 삼각형의 면이나 치수를 기입하고자 하는 곳을 클릭하면 자동으로 치수가 나타납니다.
그 상태에서 마우스의 오른쪽 버튼을 다시 클릭하면 선형치수의 설정 창이 나타납니다.
이 곳에서 원하는 대로 설정하고 공차도 넣을 수 있습니다.
