사용자 BOM은 사용자가 직접 작도한 부품에 'BM 정보(정보점)'를 삽입하는 기능으로 'BM 정보점'이 생성되어 있어야 품번과 부품표, 자재내역서 등을 자동으로 작성할 수 있습니다.

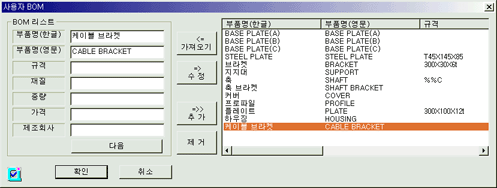

다음 그림은 사용자 BOM의 설정 창이며, 이곳에서 사용자가 원하는 정보들을 미리 설정할 수 있습니다.
원하는 부품의 정보를 추가, 삭제하여 관리할 수 있으며, 선택한 정보를 '가져오기' 버튼을 클릭하여 나타난 정보를 알맞게 수정한 후 도면 작도 부품에 임의로 점을 찍어 삽입합니다.
그러면 삽입된 BM 정보점이 보이며, 부품 정보를 가지게 됩니다.
사용자 BOM 창에 자주 그리는 부품의 정보를 미리 등록하면 훨씬 편리합니다.
