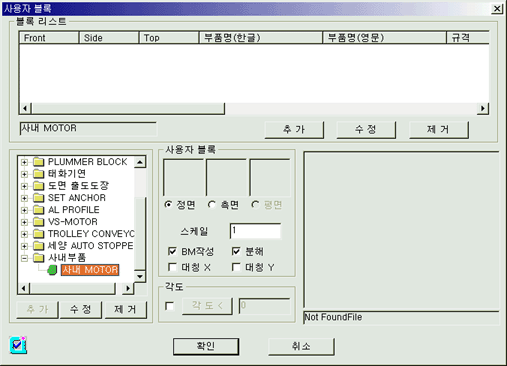

'*.UBK' 파일이 생성되면서 탐색 창에 사내 MOTOR 부품을 열어보면 아직 등록된 부품이 없는 창이 아래와 같이 보입니다.

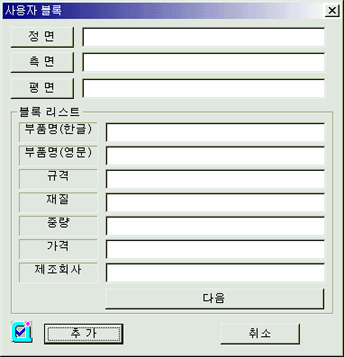

블록 리스트의 '추가' 버튼을 클릭하면 다음과 같은 창이 열립니다.
블록 리스트에 정보를 입력하고 등록할 부품도면이 있는 경로에서 정면, 측면, 평면도에 해당하는 도면들을 선택하여 지정하면 자동으로 사용자블록 리스트 창에 등록이 됩니다.

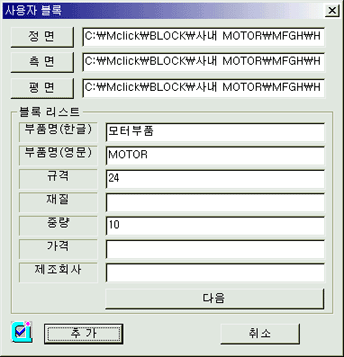

리스트에는 직접 원하는 정보를 입력합니다.

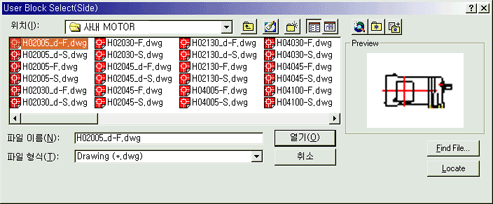

등록할 부품도면의 경로와 파일을 보면서 선택하여 '열기' 버튼을 클릭하면 아래와 같이 경로가 지정됩니다.
모든 작업을 마치면 '추가' 버튼을 클릭합니다.
사용자블록 리스트 창에 등록이 되면서 형상이 보여집니다.
다른 규격의 부품을 추가 등록할 때에는 블록 리스트의 '수정' 버튼을 클릭하여 나타난 창에 같은 식으로 지정한 후 '추가' 버튼을 클릭하면 됩니다.
이런 식으로 부품을 등록하면 관리를 편리하게 할 수 있으며, 'VIEW' 창에 나타나는 형상을 보면서 작도가 가능합니다.
