라이브러리 부품작도 시 작도 옵션에서 중심선 작도를 선택하고 작도하였을 경우 앞의 그림에서와 같이 중심선의 길이가 적당하게 나타나지 않고 길게 표현되는 경우가 있습니다.
중심선 길이 조절은 멕클릭에서 별도로 지정하는 것은 없으며, 캐드의 'dimstyle' 에서 조절이 가능합니다.

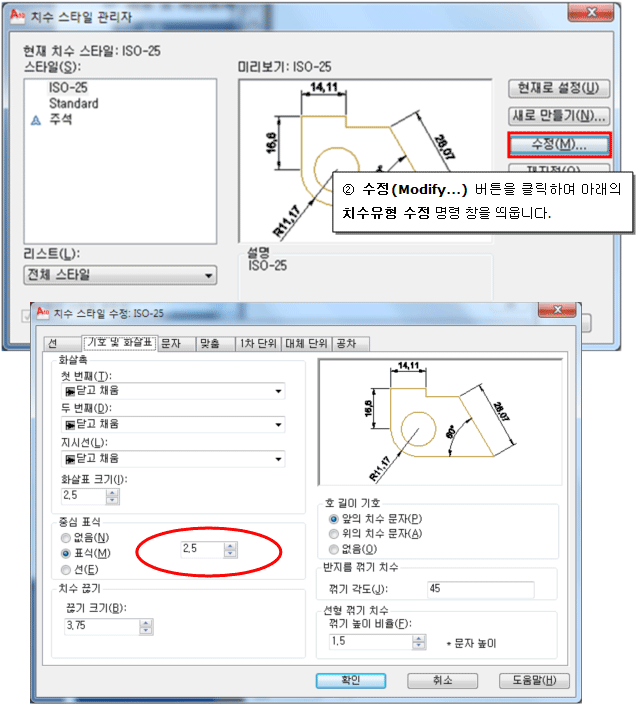

① 먼저 캐드 메뉴바의 '치수(Dimension)' >> '치수스타일(Style…)' 을 선택하거나 Command 라인에 'DDIM' 명령을 실행합니다.
② 앞의 '기호 및 화살표' 탭에서 '중심 표식(Center Marks for Circles)' 영역에서 타입을 '표식(Mark)'이나 '선(Line)'을 선택한 후 '크기(Size)'를 적당하게 조절하면 됩니다.
이 경우 뿐만 아니라 다른 여러 경우에 있어서 대부분의 사용자들이 다른 PC에서는 이상이 없는데 일부 PC에서 문제가 발생한다는 문의가 있습니다.
멕클릭 프로그램은 캐드의 환경변수를 그대로 따라가기 때문에 캐드의 도면 셋팅 환경에 따라 다르게 적용될 수 있으므로 캐드의 환경변수를 확인하는 것이 문제 해결의 기본입니다.
그러므로 작업 중 문제 발생으로 인한 A/S 접수 시 당사에서는 모든 사항을 정확히 판단하기 위해 사용자의 도면 파일을 요청하는 것입니다.
※ A/S로 접수된 도면 파일은 외부 유출없이 문의사항 해결용으로만 사용한 후 바로 폐기 처리됩니다.
