  라이브클릭 - 자동작도

    자동작도

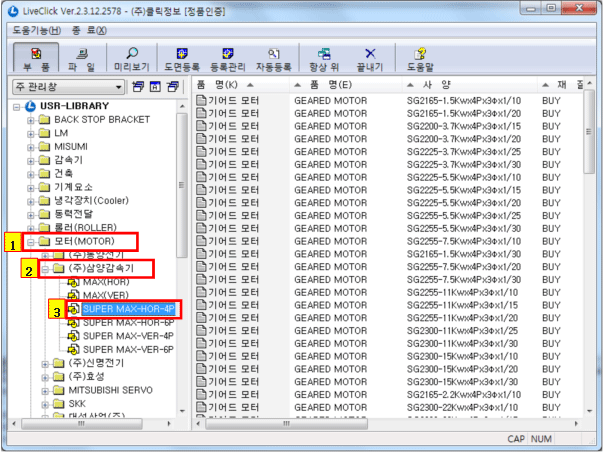

    부품트리에서 모터, ㈜삼양감속기, SUPER MAX-HOR-4P를 차례로 선택합니다.

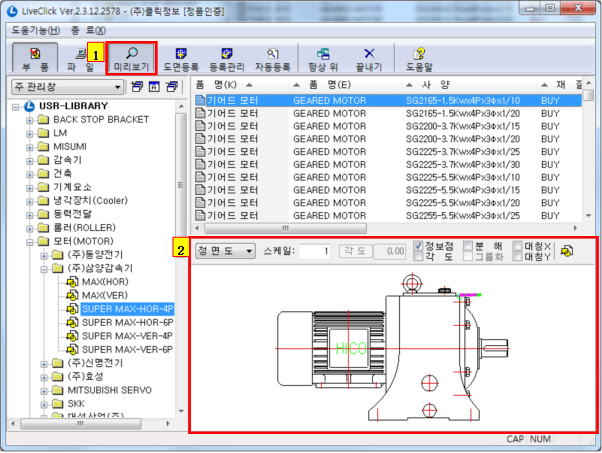

    툴바에서 미리보기 버튼을 누릅니다.

      미리보기 창이 나타납니다.

      부품정보리스트에서 선택한 부품의 도면이 미리보기 창에 표시됩니다.



    작도모드를 변경하려면 콤보상자에서 선택하거나 미리보기 창을 마우스로 클릭하여 변경합니다. 측면도를 선택해 봅니다.



    작도버튼으로 부품 작도하기

      미리보기 창의 작도버튼()을 누릅니다.

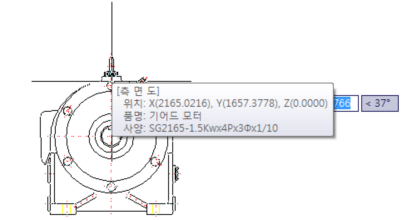

      미리보기에 표시된 부품이 CAD에서 마우스를 따라 움직입니다.



      원하는 위치에 부품을 위치시키고 클릭합니다. 아무리 복잡한 부품도 해당 라이브러리만 있으면 3초안에 자동으로 작도됩니다.



    부품트리의 부품 그룹을 이용한 작도

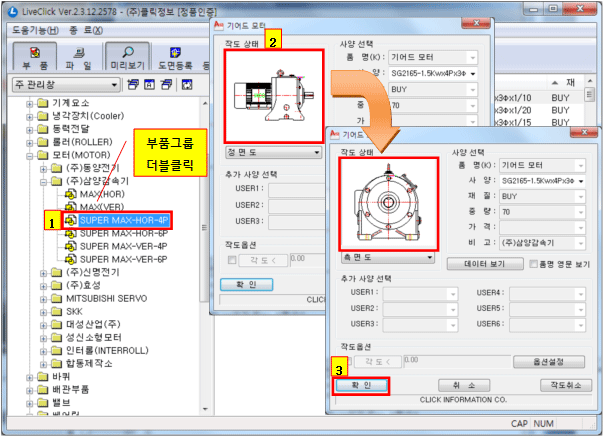

      부품트리 영역에서 부품 그룹을 더블클릭합니다.



      작도 상태의 이미지를 클릭하거나 콤보상자를 이용하여 측면도로 변경합니다.

        ① 부품의 사양, 옵션 등을 필요에 따라 변경합니다.

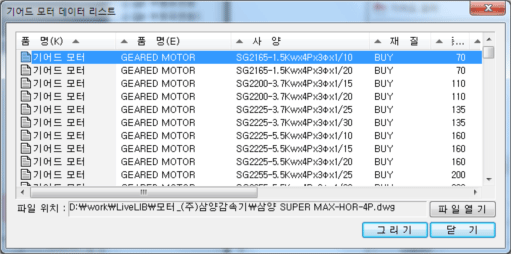

        ② 데이터 보기



        ③ 옵션설정

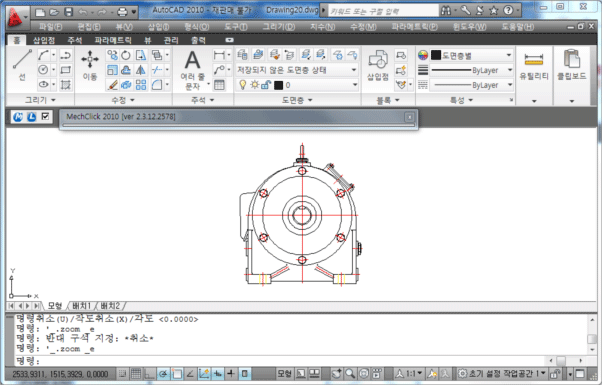

      확인 버튼을 누르고 부품을 CAD 도면에 삽입합니다.
