시작하기 - [INVENTOR 3D 부품 생성 기능 설명]

1. SGP AC소형 모터 INVENTOR 생성 조립시 사용자 유용 기능

<부품생성>

1.기능소개
Inventor 3D Assembly 환경에서 부품 구속조건 객체 선택시 가시성의 확보를 위해 회전을 할 때 번거함을 줄이기 위해 단축키를 사용하여 부품 삽입시 실시간(Drag mode)으로 회전 할 수 있는 기능을 지원합니다

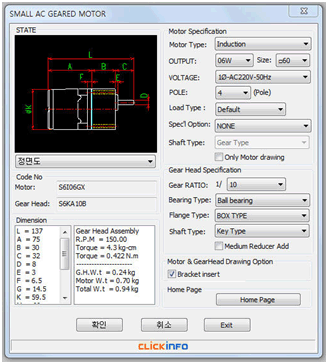

2.사양선택.

①상기 소형모터 대화창에서 사양선택 확인 버튼 선택.

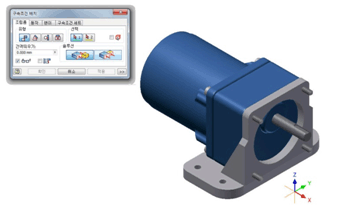

3.조립 구속조건 부여

① 부품생성 완료 후 화면상 임의 위치에 삽입하면, 구속조건 배치 대화 창이 실행되어 실시간으로 구속조건 환경을 제공하여 조립 소요시간 최소화.

4.부품삽입(Dragging Mode)상태에서 방향 회전 단축기능 부여
①키보드 ‘X’ 선택시
UCS -X-기준으로 45도 회전하며 연속 증가 회전 가능.

②키보드 ‘Y’ 선택시
UCS -Y-기준으로 45도 회전하며 연속 증가 회전 가능.

③키보드 ‘Z’ 선택시
UCS -Z-기준으로 45도 회전하며 연속 증가 회전 가능.

④키보드 ‘D’ 선택시
회전 방향을 처음 상태로 되돌리는 Reset기능.
